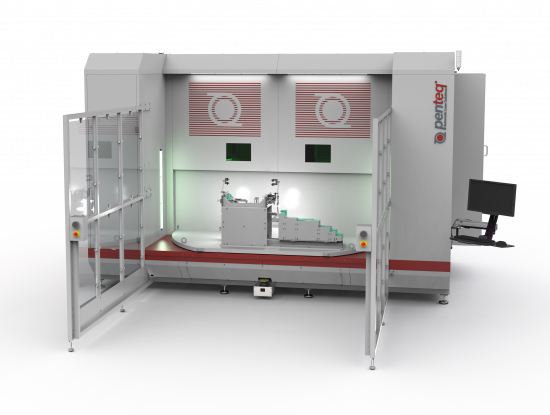

DrehTisch-Roboter Laseranlage LG500 RT2000
Drehtischanlage mit Manipulations- und Laserroboter
Vollautomatisch und Flexibel

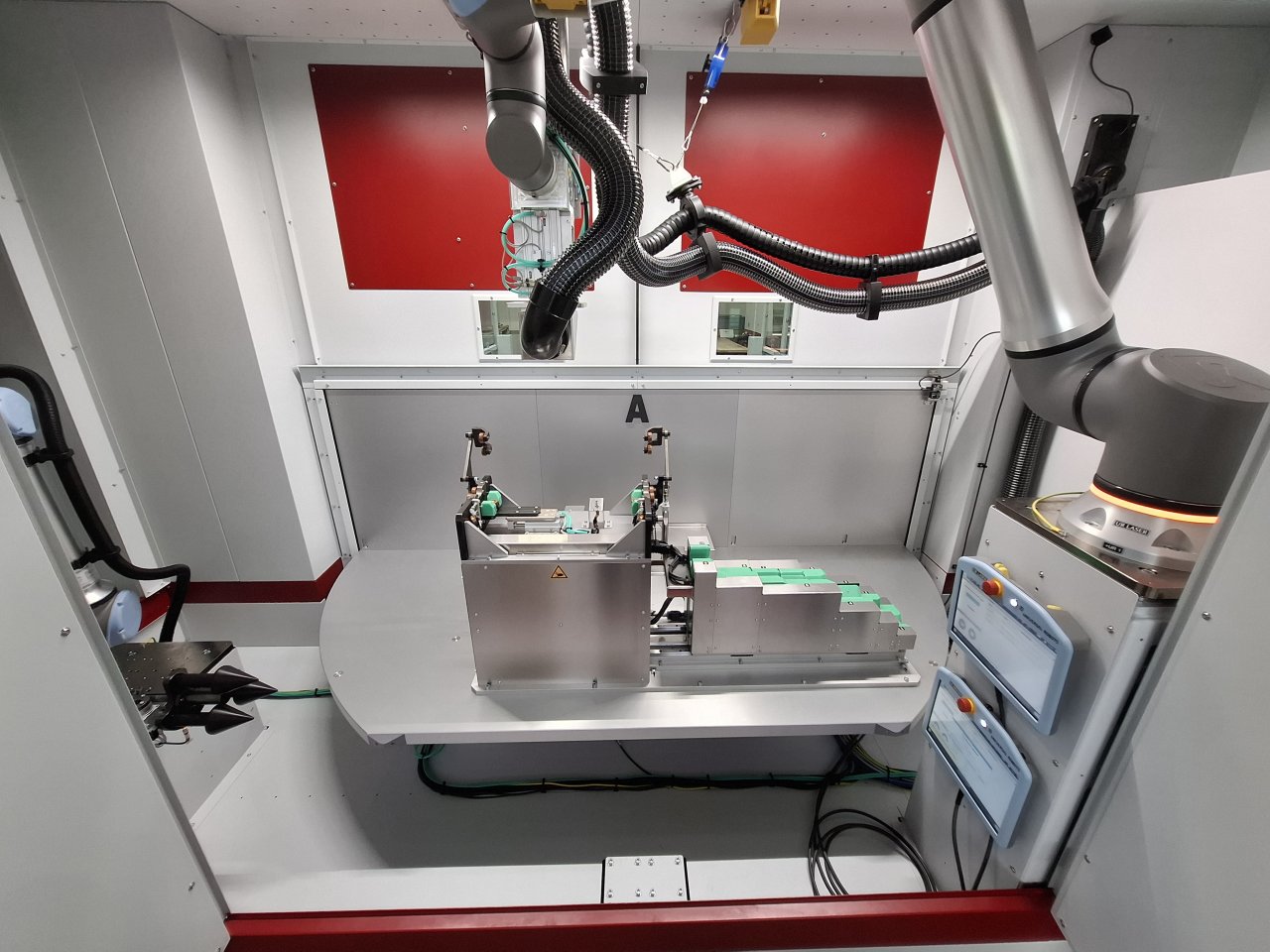

Höchste Flexibilität in der Positionierung des Laserkopfes und somit des Bearbeitungsfeldes durch Konzept Laser auf Roboter. Ein weiterer Roboter dient als Manipulator und erweitert dadurch ebenfalls die Bearbeitungsmöglichkeiten.
Die Werkstückträger werden an die zu bearbeitenden Produkte angepasst. Hierfür steht unser hauseigener Vorrichtungsbau zur Verfügung. Der Maschinenrahmen ist in stabiler Stahlschweißkonstruktion ausgeführt und für langjährigen, industriellen Einsatz geeignet. Sämtliche Komponenten wie Laserversorgungseinheit, Industrie-PC und Laserrauchabsaugung sind in der Anlage integriert.
Flexible Werkstückträger und Roboter für Mehrseitenbearbeitung
Die Werkstückträger werden kundenspezifisch entwickelt und optimal an da System angepasst. Jeweils ein universeller Werkstückträger pro Drehtellerhälfte etabliert auf Schnellwechselsystem mit gehärteten Buchsen/Bolzen für dauerhafte Genauigkeit auch bei hohen Wechselintervallen.
REINIGEN, STRUKTURIEREN UND ENTSCHICHTEN MIT HÖCHSTER PERFORMANCE Der Hochleistungs-Ytterbium Faserlaser bietet mit einer hohen Pulsenergie beste Performance. Dieses leistungsfähige Modell ist speziell für die Oberflächenbearbeitung mit hohem Durchsatz wie zum Entlacken, Entschichten zur Oberflächenreinigung und -strukturierung optimiert.

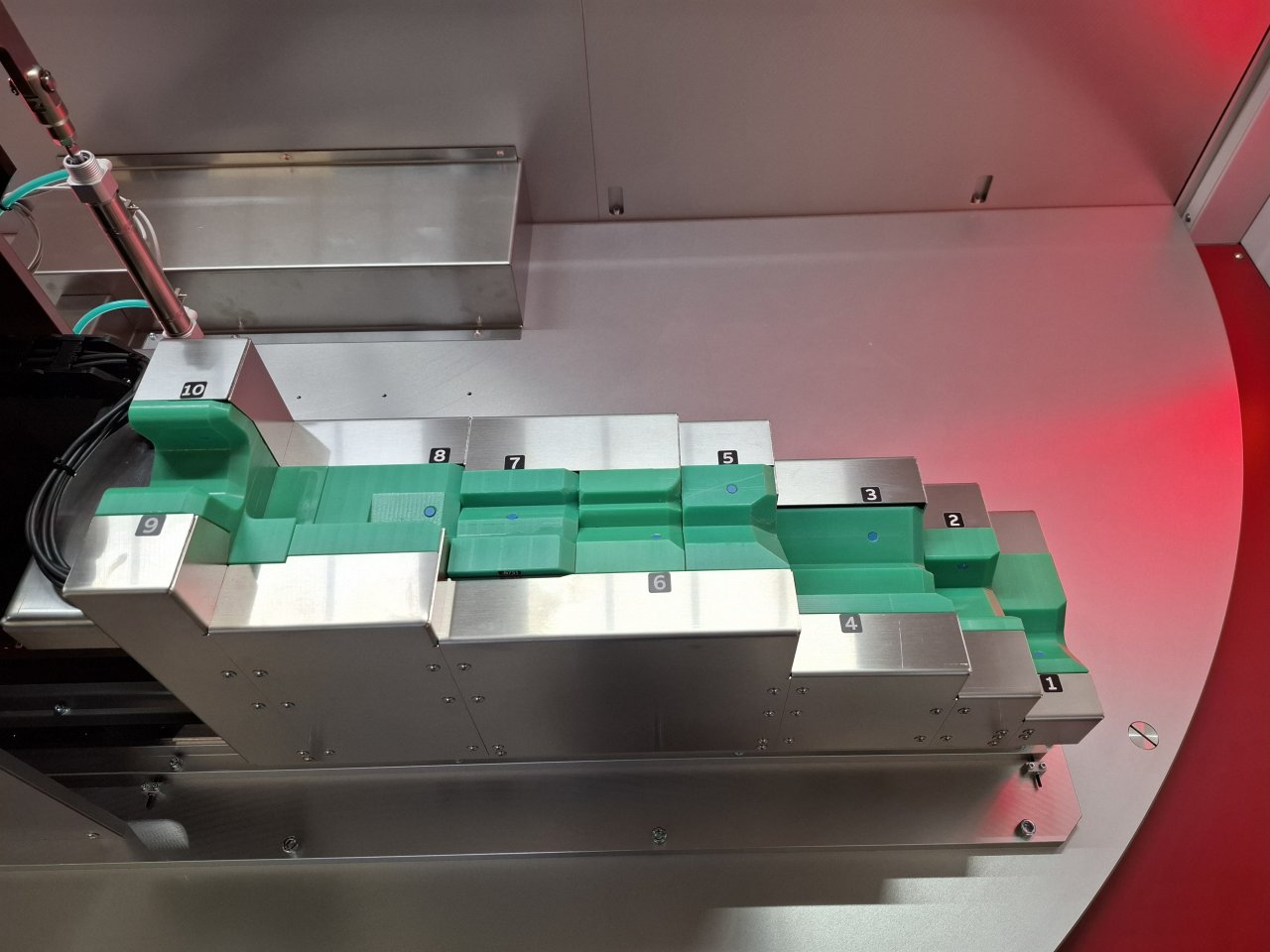

Kundenspezifische Werkstückaufnahmen
In unserer hauseigenen Konstruktion welche über jahrelange Erfahrung in der Erstellung von Werkstückaufnahmen verfügt, wird die optimalste Lösung erarbeitet.
Dabei spielen integrierte Sensorik und Visionsysteme eine gewichtige Rolle um die Bedienung so einfach, intuitiv und fehlerfrei wie möglich zu gestalten.
In Kombination mit der Software bilden Sensorik und Vision eine komplette Lösung für eine Bedienung ohne hohen Schulungsaufwand.
Integrierbare Vision-Systeme
Unsere Laseranlagen profitieren erheblich von integrierbaren Vision-Systemen, die eine präzise und zuverlässige Qualitätskontrolle ermöglichen. Diese Vision-Systeme sind speziell darauf ausgelegt, verschiedene Produkteigenschaften zu prüfen und sicherzustellen, dass diese den vorgegebenen Spezifikationen entsprechen.
Einige der typischen Anwendungen umfassen:
Farbprüfung: Vision-Systeme können Farbabweichungen erkennen und überprüfen, ob die Farbkodierung oder Farbqualität eines Produkts den Anforderungen entspricht.
Anwesenheitskontrolle von Ausnehmungen prüfen, ob mechanische Ausnehmungen oder Aussparungen korrekt angebracht sind und an den richtigen Positionen vorhanden sind.
Codeprüfung: Laseranlagen können Barcodes, QR-Codes oder andere Markierungen auf Produkten anbringen, und die Vision-Systeme stellen sicher, dass diese Codes korrekt und lesbar sind.
Maß- und Geometrieprüfung: Die Systeme können die Abmessungen und Geometrie eines Produkts analysieren, um Produktionsfehler frühzeitig zu erkennen.
Vision-Systeme in Laseranlagen bieten mehrere Vorteile:
Höhere Effizienz: Automatisierte Prüfprozesse sparen Zeit und reduzieren den manuellen Aufwand.
Verbesserte Qualitätssicherung: Selbst kleinste Abweichungen werden sofort erkannt, wodurch Nacharbeiten und Reklamationen minimiert werden.
Datenanalyse und Rückverfolgbarkeit: Die Systeme dokumentieren und speichern Prüfergebnisse, was eine lückenlose Nachverfolgung und Analyse ermöglicht.
Dank der Flexibilität moderner Vision-Systeme können diese individuell an spezifische Produktionsanforderungen angepasst werden. Dies macht sie zu einem unverzichtbaren Bestandteil von Laseranlagen in verschiedenen Industrien, von der Elektronikfertigung bis zur Automobilindustrie.
Zuverlässigkeit und Kosteneffizienz in einem System
Robuste Konstruktion für eine langjährige Nutzung machen die Laseranlage zu einem zuverlässigen und kosteneffizienten System. Sparen Sie langfristig Kosten und erhöhen Sie Ihre Betriebseffizienz durch die langlebigen Komponenten und die Möglichkeit zur flexiblen Anpassung an Ihre Produktionsanforderungen.
Speziell für en Einsatz in industrieller Umgebung konzipiert besticht das System durch eine hohe Verfügbarkeit bei gleichzeitig großer Flexibilität.
Fordern Sie uns heraus
Als High-Tech-Anbieter im Bereich der schlüsselfertigen Anlagen für die Lasermaterialbearbeitung liegt uns Ihr Erfolg und die Optimierung Ihrer Prozesse besonders am Herzen. Haben Sie spezifische Anforderungen? Teilen Sie uns Ihre Bedürfnisse mit und wir bieten Ihnen maßgeschneiderte Lösungen.
| Abmessungen (mit Schutzzaun) | 4500 x 4500 x 2600 mm (LxBxH) |
| Drehteller Durchmesser | 2000mm |
| Arbeitsbereich bei manueller Bestückung | 150 x 150 mm je nach optischer Konfiguration |
| Leistungen | 100-5000 Watt |
| Gewicht der Anlage | 2300 kg (je nach Ausführung) |
- DMC Kamera
- Fokusfinder
- Visionsysteme
- Werkstückträger
Software
- PenSoft
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- PSA (Penteq Smart Adjust)
- Pilotlaser
- Laserrauchabsaugung
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F100 - F5000
- Signolux UKP Laser
