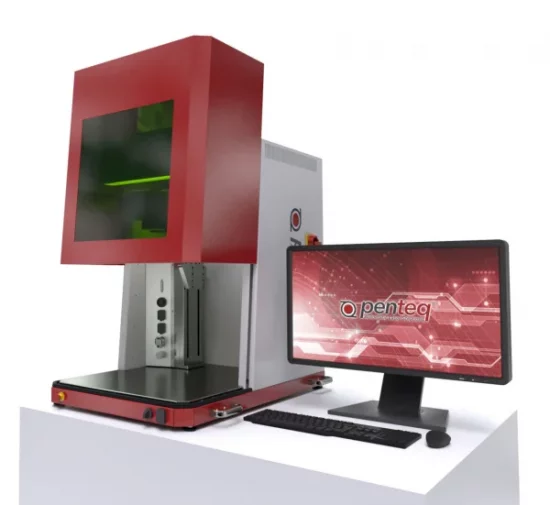

Desktop Laser LG100
Premium Tischsystem in der industriellen Lasertechnik
Besuchen Sie den Desktop Laser LG100 auch auf unserer
LG 100 DeskTop-LaserSystem
Flexibilität und Präzision für industrielle Anwendungen
Das LG 100 Premium DeskTop-LaserSystem wurde für höchste Ansprüche in puncto Effizienz, Sicherheit und Benutzerfreundlichkeit entwickelt. Das kompakte System vereint leistungsstarke Lasertechnologie mit einem innovativen Türkonzept. Die U-förmige Automatiktür ermöglicht einen besonders komfortablen Zugriff auf den Bearbeitungsbereich, ideal für schnelles Be- und Entladen, selbst bei beengtem Platzangebot. Dank ihrer automatischen Öffnungs- und Schließfunktion trägt die Tür nicht nur zur Prozessautomatisierung bei, sondern schützt gleichzeitig den Bediener durch ein geschlossenes Systemkonzept. Kombiniert mit einer intuitiven Bedienoberfläche und optionaler Softwareanbindung ist dieses System die optimale Lösung für präzise Laserbearbeitung auf kleinstem Raum – sei es in der Produktion, im Labor oder im Entwicklungsumfeld.
Entdecken Sie die Möglichkeiten
Einfache und zuverlässige Technik.
Im Vordergrund bei der Entwicklung des LG100 DeskTop-LaserSystems stand die Abdeckung eines breiten Einsatzgebietes bei gleichzeitig geringen Abmessungen. Die Konstruktion ermöglicht eine Beladung mit schwereren Werkstücken welche lediglich durch den Tisch definiert wird. Das robuste Gehäuse sowie die hochwertigen Komponenten sorgen für eine außergewöhnliche Langlebigkeit und einen zuverlässigen Betrieb im Dauer- und Schichtbetrieb. Setzen Sie auf Qualität, Sicherheit und Effizienz – mit dem Premium Desktop Lasersystem der neuesten Generation.
Robustes Industriedesign

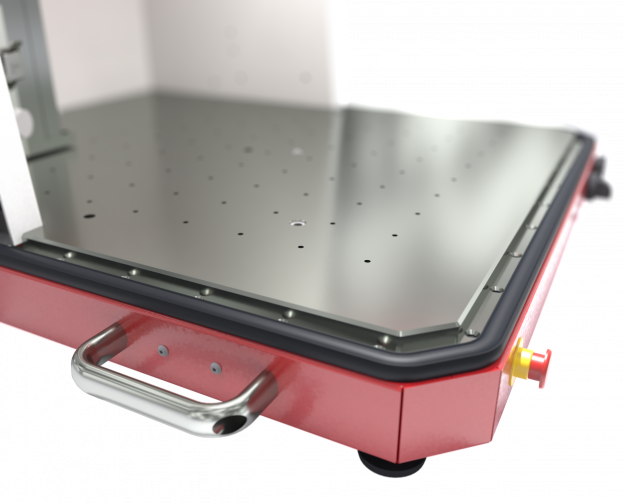

Die massive Grundplatte ist mit einem präzisen Bohrungsraster sowie gehärteten Buchsen ausgestattet und damit ideal zur schnellen und wiederholgenauen Aufnahme von Vorrichtungen.
Das Gewicht der Werkstücke wird lediglich durch die maximale Belastbarkeit des Tisches oder des Untergestelles begrenzt.
Die Schutzkabine aus pulverbeschichtetem Stahl garantiert Stabilität und Langlebigkeit. Bereits in der Basisausführung enthält das System alle notwendigen Komponenten für einen reibungslosen Betrieb.

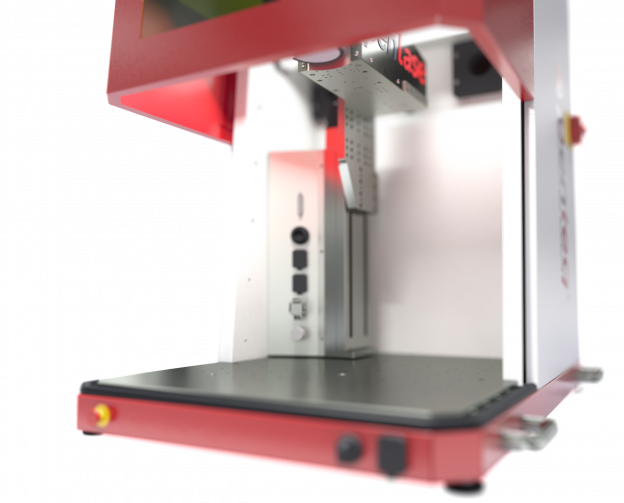

U-förmige Automatiktür
Die anwenderfreundliche Steuerung ermöglicht die Nutzung ohne Vorkenntnisse. Beschriftungsinhalte können schnell und unkompliziert durch das Einscannen von Barcodes oder QR-Codes aufgerufen werden. Die innovative, U-förmige Automatiktür öffnet und schließt vollautomatisch und bietet durch ihre spezielle Geometrie einen besonders großzügigen und barrierefreien Zugriff auf den Arbeitsraum – ideal für das einfache Einlegen von Werkstücken oder das Handling mit Vorrichtungen, selbst bei beengten Platzverhältnissen.

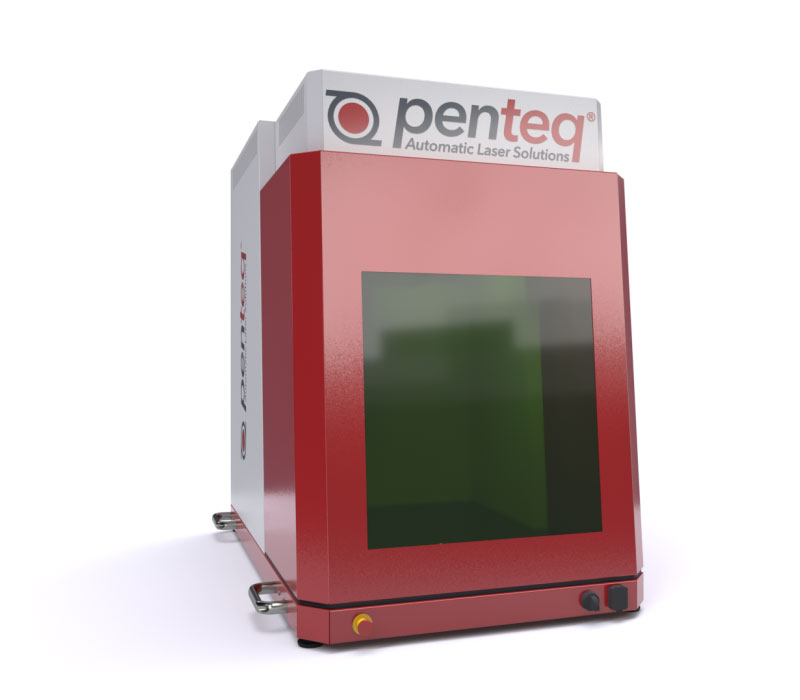

Großes Laserschutzfenster
Ein großzügig dimensioniertes Laserschutzfenster ermöglicht eine sichere und gleichzeitig optimale Sicht auf den Bearbeitungsprozess, für maximale Kontrolle ohne Kompromisse bei der Arbeitssicherheit. Die weit öffnende Tür mit integriertem Laserschutzfenster bietet optimalen Zugang zum Arbeitsraum und ermöglicht eine sichere Prozessbeobachtung während des Betriebs.

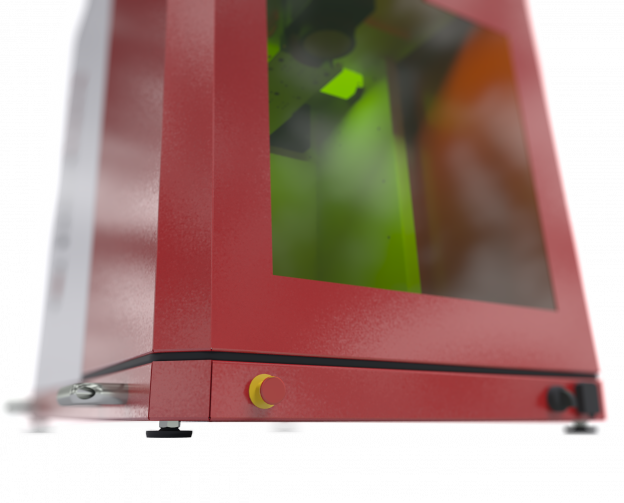

Justierbare Maschinenfüße
Justierbare Maschinenfüße sorgen für einen sicheren Stand und ermöglichen eine exakte Ausrichtung des Systems – auch auf unebenen Arbeitsflächen. Optional ist ein stabiler Tisch erhältlich, welcher eine ergonomische Positionierung der Anlageermöglicht. Gleichzeitig sorgt dieser für die ordentliche Unterbringung aller Komponenten wie Versorgungseinheit und Absaugung.
| Arbeitsraum | 490 x 285 x 300 mm (BxTxH) |
| Max. Gewicht des Werkstücks pro Träger | 50kg |
| Leistungen | 20, 30 und 50 Watt |
| Einfaches Arbeitsfeld | 150 x 150 mm (andere Größen auf Anfrage) |
| Aktives Medium | Ytterbium |
| Abmessungen | 600 x 900 x 890 mm (BxTxH) |
| Gewicht der Anlage | ca. 150 kg |
| Sicherheit | Laserklasse 1 (mit Positionierlaser LK2) |
- Drehachse
- PSA (Penteq Smart Adjust)
- Cardmaker
- Tisch
Software
- Pensoft Control
- Pensoft JobManager
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- Pilotlaser
- Laserrauchabsaugung
- Fußschalter
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F20
- Fiberline F30
- Fiberline F50
Die LG100 Premium Desktop-Laserstation ist mit einer besonders hochwertigen, u-förmigen Automatiktür ausgestattet, die eine schnelle, sichere und ergonomische Be- und Entladung der Werkstücke ermöglicht. Die automatische Türöffnung erfolgt motorisiert und ist vollständig in die Maschinensteuerung integriert. Dank der industrietauglichen Ausführung mit stabilen Führungselementen, robuster Antriebstechnik und langlebiger Mechanik erfüllt die Anlage höchste Anforderungen an Präzision und Zuverlässigkeit im Dauerbetrieb. Die u-förmige Türgeometrie erlaubt einen freien Zugriff auf den gesamten Arbeitsraum von drei Seiten und verbessert so die Handhabung, auch bei größeren oder sperrigen Bauteilen. Durch die automatisierte Öffnungs- und Schließbewegung reduziert sich der manuelle Aufwand deutlich, wodurch nicht nur die Ergonomie verbessert, sondern vor allem die Taktzeit im Serienbetrieb signifikant verkürzt wird. Im Vergleich zu manuellen Türlösungen spart die automatische Tür im Produktionsalltag mehrere Sekunden pro Zyklus. Bei kurzen Bearbeitungszeiten kann dies eine Produktivitätssteigerung von über 40 % pro Schicht bedeuten. Gleichzeitig erhöht sich die Prozesssicherheit, da Bedienfehler beim Öffnen oder Schließen ausgeschlossen sind und der Sicherheitskreis jederzeit zuverlässig geschlossen bleibt. Die Kombination aus hochwertigen Komponenten, automatisiertem Handling und effizienter Zugänglichkeit macht diese Laserstation zur optimalen Lösung für anspruchsvolle Kennzeichnungsprozesse mit hohem Qualitäts- und Durchsatzanspruch.
Wirtschaftlichkeitsvergleich: Automatische Tür vs. Manuelle Tür
| Ablauf | Automatische Tür | Manuelle Tür |
| Tür öffnen | ca. 1,0 Sekunde | ca. 3–5 Sekunden (je nach Bediener) |
| Werkstück einlegen / entnehmen | Gleich | Gleich |
| Tür schließen | ca. 1,0–1,5 Sekunden | ca. 3–5 Sekunden |
| Gesamtdauer Türzyklus | ca. 2–3 Sekunden | ca. 6–10 Sekunden |
| Zykluszeit-Ersparnis | ca. 3–7 Sekunden pro Zyklus | - |
Rechenbeispiel für 1-Schichtbetrieb (8 Std, 2.880 Sekunden produktive Zeit bei 100% Auslastung)
Annahmen: Laserprozessdauer 5 Sekunden
Werkstückhandling (einlegen/entnehmen) 4 Sekunden
Produktion im Taktbetrieb (d. h. Öffnen, Entnehmen, Einlegen, Schließen zählt je Zyklus)
| Tür | Türzeit | Gesamtzeit/Zyklus | Zyklen per Stunde | Teile per Schicht (8h) |
| Automatisch | 3 Sek. | 5 (Laser) + 4 (Handling) + 3 = 12 Sek. | 300 | 2400 Teile |
| Manuell | 8 Sek. | 5 + 4 + 8 = 17 Sek. | 211 | 1688 Teile |
Eine automatische Tür bringt eine signifikante Zeiteinsparung. Diese Einsparung wirkt sich direkt auf den Teileausstoß pro Schicht und damit auf die Wirtschaftlichkeit aus. Bei kurzen Bearbeitungszeiten pro Teil ist der Türzyklus ein kritischer Engpass – hier lohnt sich die Automatisierung besonders.
