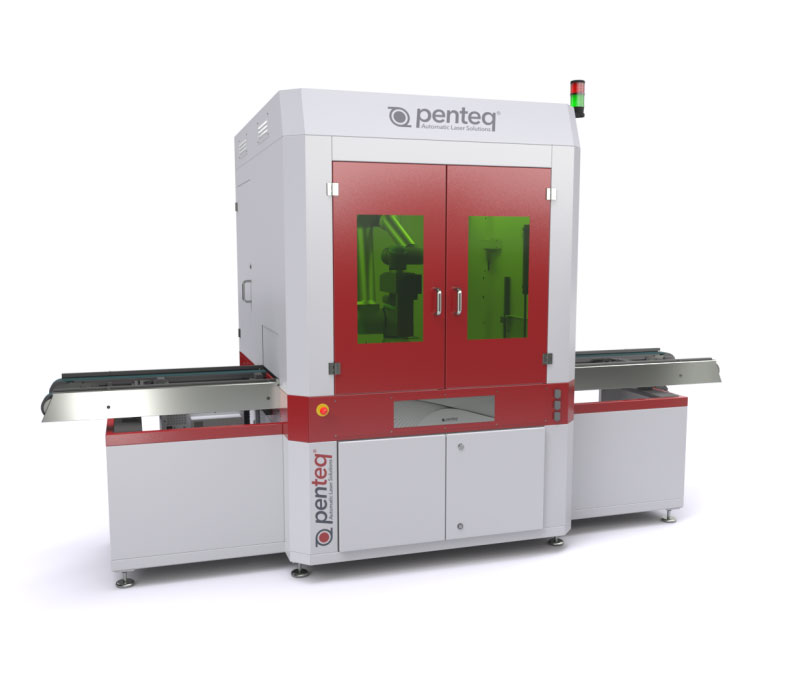

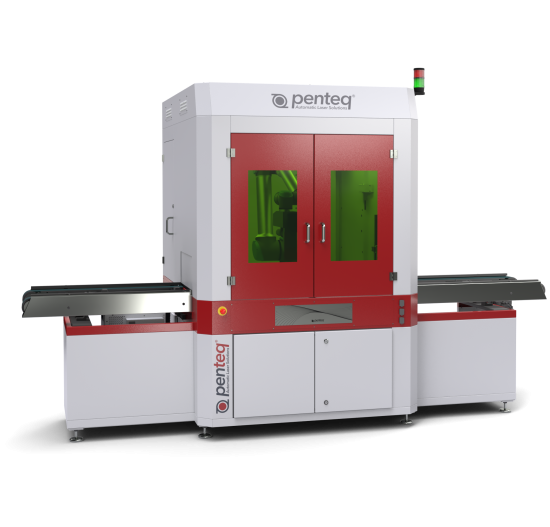

SG 500 Robolaser
Flexibilität durch Laserroboter
Besuchen Sie uns auch auf unserer
Höchste Flexibilität durch Konzept Laser auf Roboter
Langjährige Erfahrung im Bereich der Laseranlagenproduktion sind in die Entwicklung der Maschine und Software eingeflossen und haben zu einem optimierten System geführt welches eine bislang unerreichte Flexibilität ermöglicht. Der SG 500 RoboLaser ist die optimale Lösung für das automatische Bearbeiten von Werkstücken mit verschiedenen Winkellagen und unterschiedlichen Positionen der Oberflächen. Neben Beschriftungsanwendungen speziell auch für die Laserreinigung und Oberflächenstrukturierung geeignet.
Eine ausgeklügelte Technik ermöglicht die prozesssichere und rasche Positionierung des Lasers und gewährleistet einen störungsfreien Betrieb. Langjährig erprobt und bewährt.
Die SG500 Robo Laseranlage ist mit einem stabilen Grundrahmen in Stahlschweißkonstruktion und einer pulverbeschichteten Stahlblechverkleidung für den langjährigen, industriellen Einsatz konzipiert.
Laserreingen, Laserstrukturieren mit High Power Roboter-Lasersystemen
Ob das Reinigen oder Strukturieren großer Flächen
Der Einsatz verschiedener FunktionsModule ermöglicht dem Anwender höchste Flexibilität und ist die Antwort auf die Anforderungen von Morgen.
Zuverlässigkeit und Kosteneffizienz in einem System
Eine solide Konstruktion für langjährige Nutzung im industriellen Einsatz machen den SG 500 Robolaser zu einem zuverlässigen System.
Sparen Sie langfristig Kosten und erhöhen Sie Ihre Betriebseffizienz durch die langlebigen Komponenten und die Möglichkeit zur flexiblen Anpassung an Ihre Produktionsanforderungen.
Zur automatischen Zufuhr und Abfuhr von anpassbaren Werkstückträgern ist ein angetriebenes Förderband integriert. Die Laserklasse 1 wird durch ein spezielles Schleusensystem gewährleistet.
Keine speziellen Roboter-Programmierkenntnisse erforderlich
Unsere Expertise und Kundennähe ermöglichen es uns praxisgerechte Lösungen für verschiedene Anwendungen zu entwickeln. So sind die in unserem Lasersystemen integrierten Roboter einfach und ohne spezielles Roboterfachwissen adaptierbar.
Definiert der Auftraggeber eine zu bearbeitende Produktgruppe, so können die Basisprogramme zur automatisierten Bearbeitung mit der Anlage angeboten werden. Für eine schlüsselfertige und sorglose Installation.
Und unsere langjährige Erfahrung zahlt sich aus – so stehen unterschiedliche Manipulationseinrichtungen wie Förderbänder in unterschiedlichen Ausführungen in unserem Standardportfolio zur Auswahl zur Verfügung.
Fordern Sie uns heraus
Als High-Tech-Anbieter im Bereich der Lasermaterialbearbeitung liegt uns Ihr Erfolg und die Optimierung Ihrer Prozesse besonders am Herzen. Haben Sie spezifische Anforderungen? Teilen Sie uns Ihre Bedürfnisse mit und wir bieten Ihnen maßgeschneiderte Lösungen.
Nutzen Sie die Vorteile des SG 500 Robolasers und setzen Sie auf Penteq als Ihren Experten für innovative Laseranlagen inklusive Software.
Unser Motto dabei ist: “Zeigen Sie uns Ihre Anforderungen und wir zeigen Ihnen unsere Möglichkeiten!”

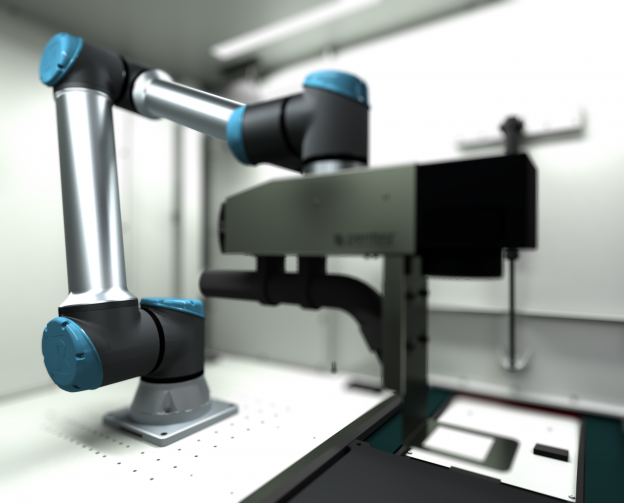

Laser auf Roboter
Der Laserkopf inklusive Scanner ist direkt am Roboter montiert und ermöglicht so die freie Positionierung im Raum.
Dadurch ist das System ideal für eine großflächige und mehrseitige Bearbeitung von Werkstücken geeignet.

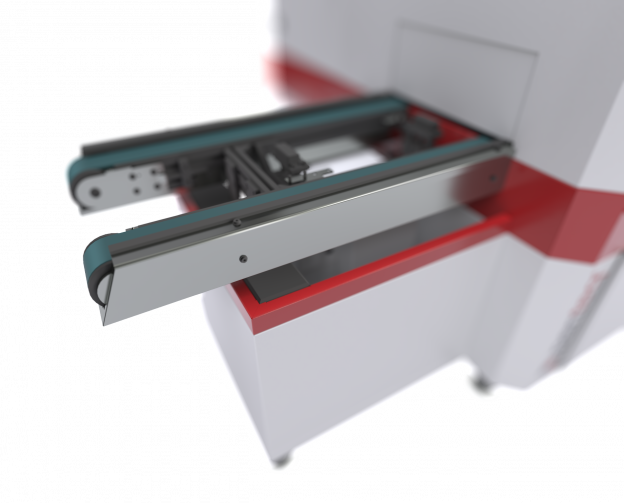

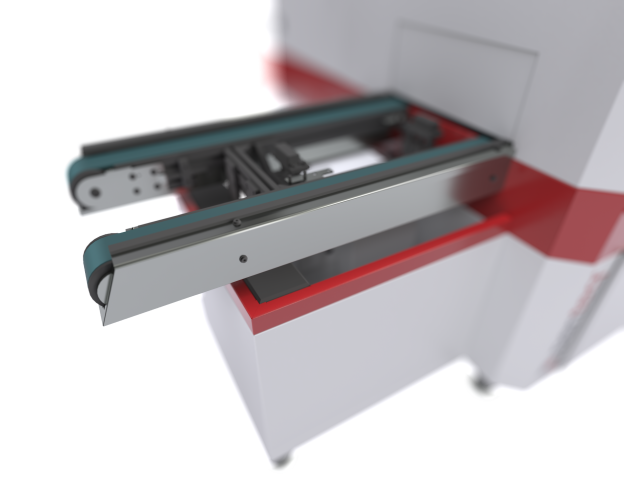

Automatische Werkstückmanipulation
Die automatische Zu- und Abfuhr der Werkstücke erfolgt über kundenspezifische Werkstückträger über ein angetriebenes Förderband. An der Bearbeitungsposition werden die Werkstückträger indexiert um eine hohe Wiederholgenauigkeit zu realisieren. Die Laserklasse 1 wird durch ein spezielles Schleusensystem gewährleistet.

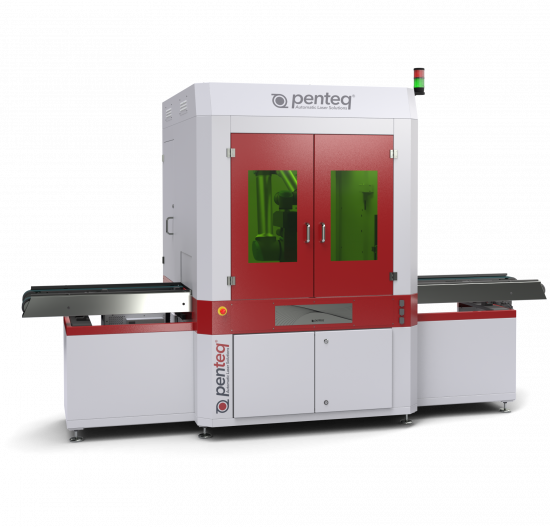

Kompaktes Design
Der SG500 RoboLaserist mit einem stabilen Grundrahmen in Stahlschweißkonstruktion und einer pulverbeschichteten Stahlblechverkleidung für den langjährigen, industriellen Einsatz konzipiert.
Das Türdesign bietet für das alternative Beladen im manuellen Modus eine große Öffnung für das komfortable Beladen und Entnehmen selbst bei der Handhabung voluminöser Werkstücke. Die Prozessbeobachtung wird durch eine im Arbeitsraum eingebaute Kamera ermöglicht.

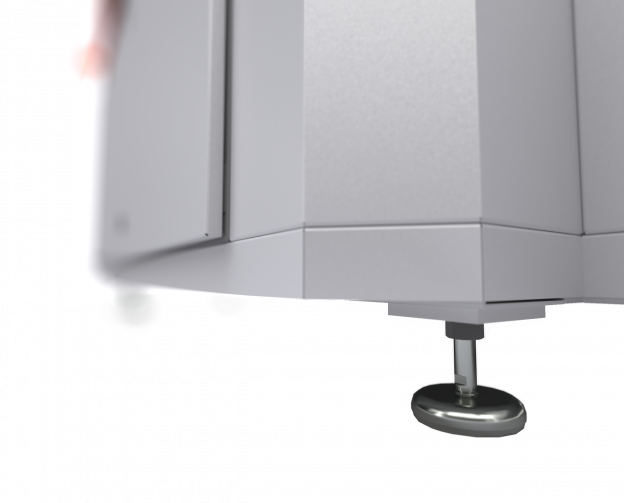

Einstellbare Maschinenfüße
Zur optimalen Justierbarkeit der Förderhöhe ist die Anlage standardmäßig mit einstellbaren Maschinenfüßen ausfgeführt.
Damit kann ein nahtloser Anschluss an ein vorhandenes Fördersystem erfolgen.

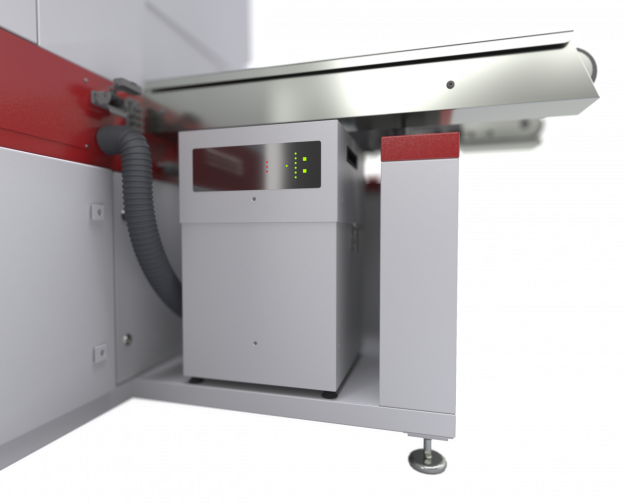

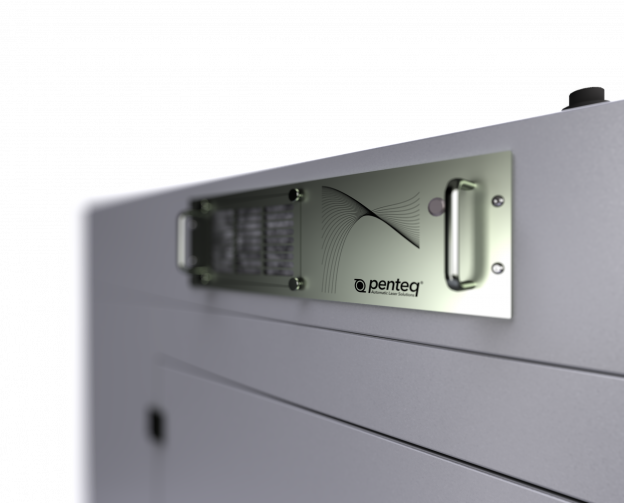

Integrierte, spezielle Laserrauchabsaugung
Eine vollständig auch steuerungsmäßig integrierte Laserrauchabsaugung ist im Lieferumfang enthalten. Diese 3-stufige Absaugung sorgt für eine zuverlässige Abfuhr und Filterung der durch den Laserprozess entstehenden Aerosole. Für hohe Abtragsvolumen bei Laserreinigungsprozessen steht eine optionale Variante mit selbstabreinigenden Filtern zur Auswahl.

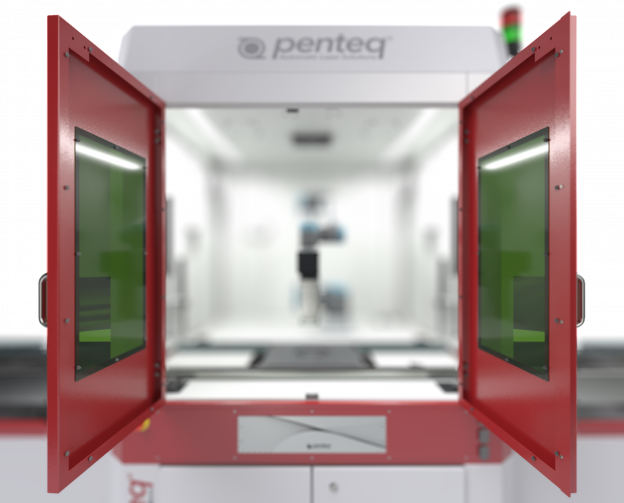

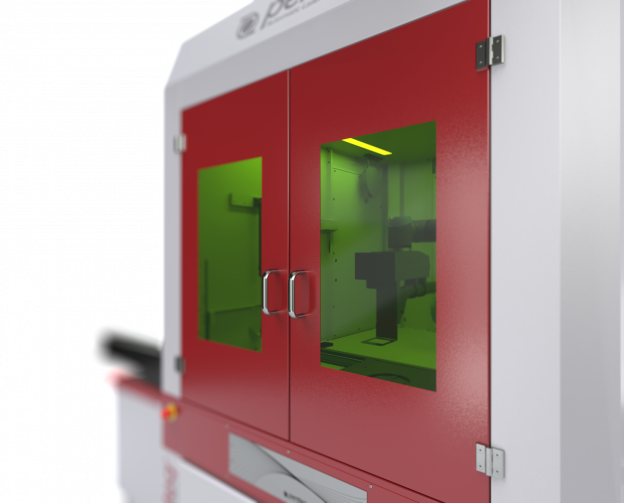

Optimale Zugängigkeit zum Arbeitsraum
Die an der Frontseite befindliche Doppeltür ist für eine optimale Zugängigkeit dimensioniert.
Das Türdesign bietet eine große Öffnung für das komfortable Beladen und Entnehmen selbst bei der Handhabung voluminöser Werkstücke. Die Prozessbeobachtung wird durch eine im Arbeitsraum eingebaute Kamera ermöglicht.
Windows Industrie PC
Ein äußerst modernes Steuerungskonzept auf Industrie-PC Basis und dem Betriebssystem Windows 11 . Industrie-PCs bieten mehr Leistung und Flexibilität im Vergleich mit der klassischen SPS, insbesondere bei komplexen oder vernetzten Systemen.
Einfacher Zugriff auf sämtliche Funktionalitäten durch Fernwartung.
| Abmessungen | 4000 x 2000 x 2100 mm (BxTxH) |
| Max. Werkstückabmessung | 1000 x 800 x 400 mm (LxBxH) |
| Max. Gewicht des Werkstücks pro Träger | 150kg |
| Roboter | 6-Achsen |
| Gewicht der Anlage | 980 kg |
- Linearförderer
- Ringförderer
- DMC Kamera
- Vision Systeme
- Prozessüberwachung
Software
- PenSoft Control
- PenSoft Connect
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- PSA Smart Adjust
- Laserrauchabsaugung
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- Zustandsleuchte LED (Stufen nach Wunsch)
- Fiberline F20-F5000
- Carbonline
- UV-Line
- UKP Signolux Pico+Femto
- Greenline
