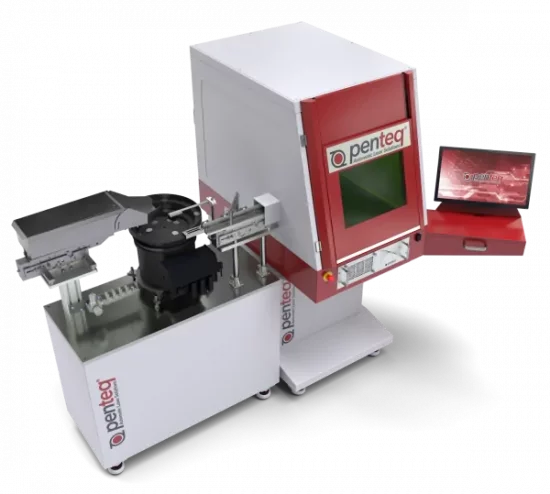

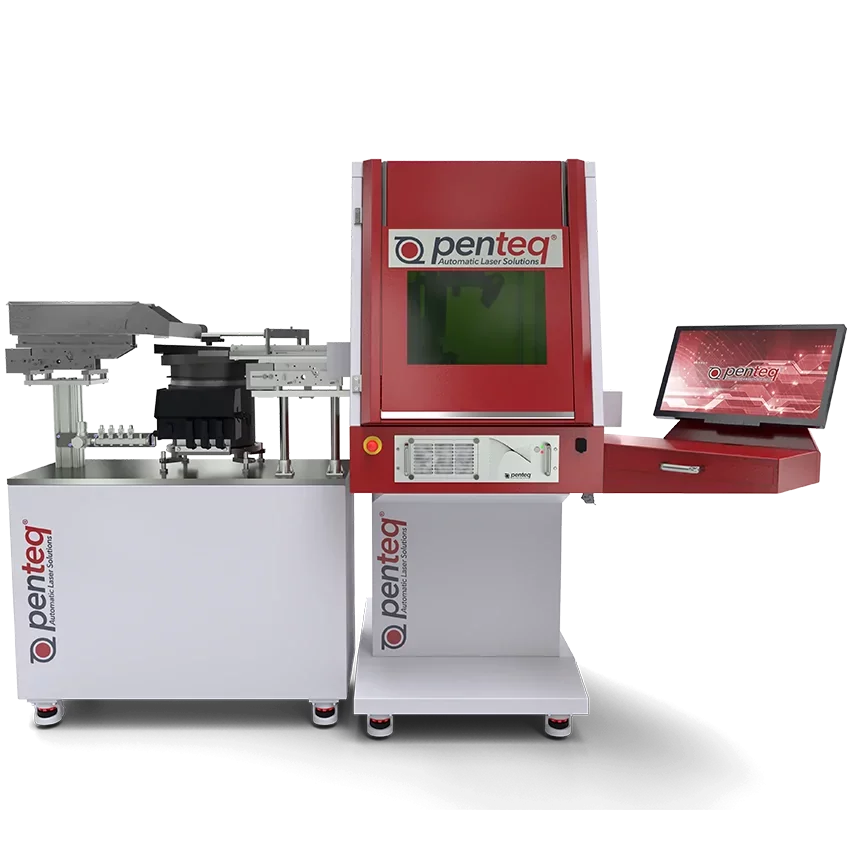

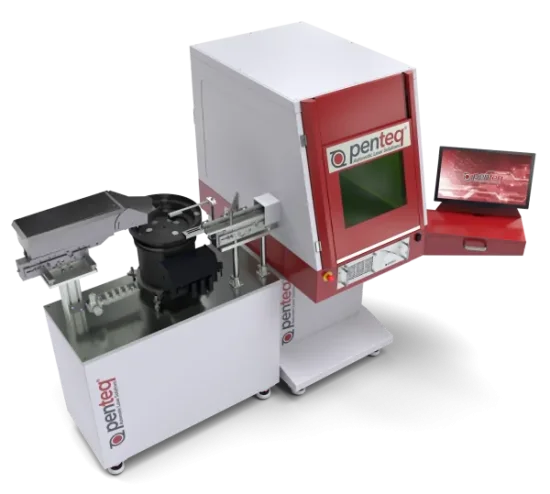

LG200 mit Vibrationsförderer
auf Basis LG200 FunktionsModule-LaserSystem für das automatische Beschriften von Schüttgut
Maximale Flexibilität und Effizienz mit dem LG 200 FunktionsModule-LaserSystem
Ein Vibrationswendelförderer (Schwingförderer, Wendelförderer, Rütteltopf etc.) wird zum lagerichtigen Zuführen von als Schüttgut vorliegenden Werkstücken und industriellen Massenteilen eingesetzt.
In einem angetriebenen Sortieroberteil werden die Werkstücke auf einer kreisförmigen Wendel gefördert und mit verschiedenen Ordnungseinrichtungen lagerichtig dem Lasersystem zugeführt.
Geeignet für zahlreiche Werkstücke wie Scheiben, Bolzen, Hülsen, Kappen aus Metall oder Kunststoff.
Komplettlösung und solider Maschinenbau
Stabiler Maschinenrahmen in Stahlschweißkonstruktion und pulverbeschichtete Stahlblechverkleidung für den langjährigen, industriellen Einsatz.
In der Grundausstattung sind im Gehäuse sämtliche Versorgungseinheiten für den Laser, die gesteuerte Z-Achse , sowie eine in die Steuerung eingebundene Absaugung integriert.
Eilauftrage zwischendurch
Das Lasersystem ist mit einer großzügigen Automatik-Tür ausgeführt, um eine optimale Zugängigkeit zum Laserraum zu bieten. Ein großes CE-zertifiziertes Laserschutzfenster (Schutzfilter) ermöglicht die visuelle Prozessbeobachtung.
Eine an der Vorderseite angebrachte Beladetür ermöglicht zwischendurch einen manuellen Betrieb und kann zum Beispiel für die Fertigung besonders dringender Aufträge einzelner Stück oder für die Beladung mit größeren Werkstücken, welche nicht über die Werkstückträger gefördert werden können, benutzt werden.
Integrierbare Vision-Systeme prüfen Produkteigebschaften wie Farbprüfung, Anwesenheit von Ausnehmungen, Codeprüfungen und vieles mehr.
Zuverlässigkeit und Kosteneffizienz in einem System
Robuste Konstruktion und langjährige Nutzung machen den LG 200 zu einem zuverlässigen und kosteneffizienten System. Sparen Sie langfristig Kosten und erhöhen Sie Ihre Betriebseffizienz durch die langlebigen Komponenten und die Möglichkeit zur flexiblen Anpassung an Ihre Produktionsanforderungen.
Die Langlebigkeit zeigt sich auch in den einzelnen Elementen der LG 200 - die pulverbeschichtete Stahlblechkonstruktion der Schutzkabine beispielsweise ist speziell für den industriellen Einsatz ausgelegt.
Kontinuierliche Weiterentwicklung für Ihre Bedürfnisse
Unsere Expertise und Kundennähe ermöglichen es uns, praxisgerechte Funktionsmodule für verschiedene Anwendungen zu entwickeln. Seit dem Marktstart des LG 200 Lasersystems im Jahr 2011 hat sich das Allround-Genie kontinuierlich weiterentwickelt und ist nun in seiner 3. Generation.
Wir arbeiten täglich daran, das LG 200 noch besser auf Ihre Wünsche und Anforderungen abzustimmen, um Ihnen stets die besten Lösungen und die modernste Technik bieten zu können.
Und unsere langjährige Erfahrung zahlt sich aus – so haben wir bereits Manipulationseinrichtungen wie Förderbänder und Roboterübergabeeinheiten erfolgreich in unser Standardportfolio integriert.
Fordern Sie uns heraus
Als High-Tech-Anbieter im Bereich Laserbeschriftung liegt uns Ihr Erfolg und die Optimierung Ihrer Prozesse besonders am Herzen. Haben Sie spezifische Anforderungen? Teilen Sie uns Ihre Bedürfnisse mit und wir bieten Ihnen maßgeschneiderte Lösungen.
Nutzen Sie die Vorteile des LG 200 FunktionsModule-LaserSystems und setzen Sie auf Penteq als Ihren Experten für innovative Laseranlagen und Laserworkstations. Unser Motto dabei ist: “Zeigen Sie uns Ihre Anforderungen und wir zeigen Ihnen unsere Möglichkeiten!”
| Abmessungen (ohne Förderer) | 800 x 1300 x 1980 mm (BxTxH) |
| Arbeitsbereich | abhängig von Rüttelförderer |
| Arbeitsbereich bei manueller Bestückung | 150 x 150 mm je nach optischer Konfiguration |
| Leistungen | 3-3000 Watt |
| Gewicht der Anlage | 520 kg (je nach Ausführung) |
- Drehachse
- Ausziehtisch
- Labelmaker
- Cardmaker
- X/Y Tisch
- Roboterübergabe
- DMC Kamera
- Fokusfinder
- Y-Achse manuell
Software
- PMS - Penteq Marking Software
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- Pilotlaser
- Laserrauchabsaugung
- Y-Achse manuell
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F20
- Fiberline F30
- Fiberline F50
Passende Produkte

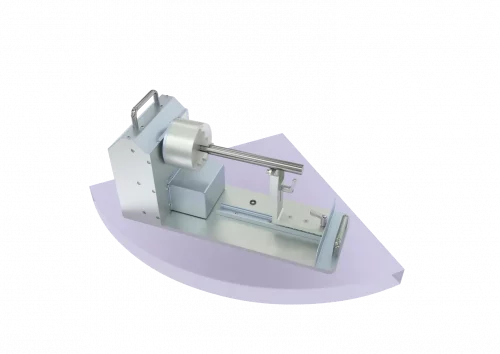

FM Drehachse
Das Funktionsmodul Drehachse (Teilapparat) dient zur segmentweisen Beschriftung der Mantelfläche an zylindrischen Bauteilen.

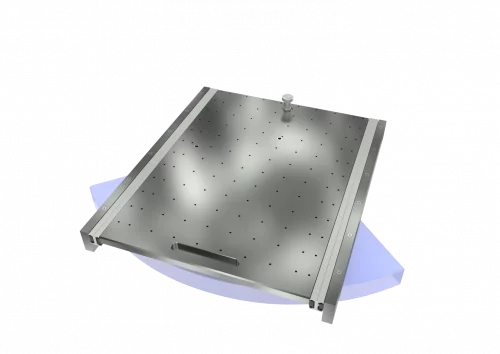

FM Ausziehbarer Tisch
Für Einstell- und Einrichtungsarbeiten, sowie für die Aufnahme großer oder schwerer Teile kann die Tür komplett geöffnet und der Auflagentisch in Richtung Bediener ausgezogen werden.
FM Cardmaker
Von der manuellen Maschine zum Schilderautomat. Mit dem FunktionsModul Cardmaker können automatisch Typenschilder auch mit fortlaufender Nummer oder variablen Daten beschriftet werden
PenSoft Control
Einfach zu bedienendes Interface für Laseranwendungen

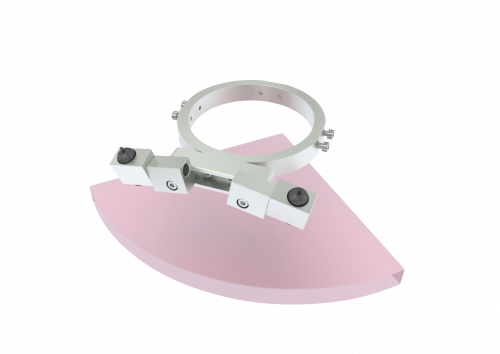

FM Fokusfinder
Mit dem FunktionsModul Fokusfinder einfach die Bauteilhöhe detektieren

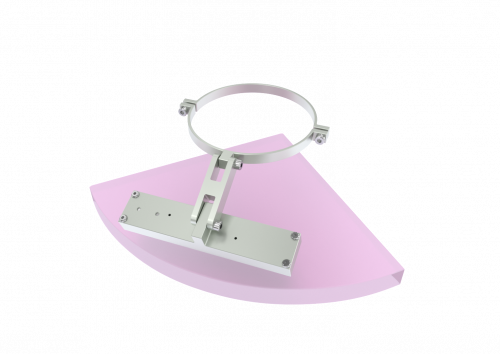

FM SmartAdjust (PSA)
