SG200 Weld – Ihre Lösung für dynamisches und präzises Laserschweißen
Dynamic Precision Welding: Entwickelt für prozesssicheres Schweißen kleinster Bauteile mit modernster Software und Kameratechnik.

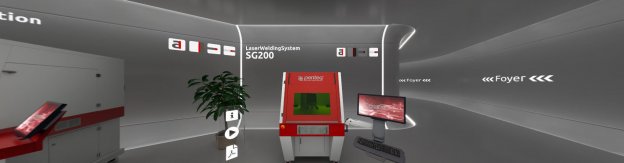

Besuchen Sie die SG200 Weld auch auf unserer

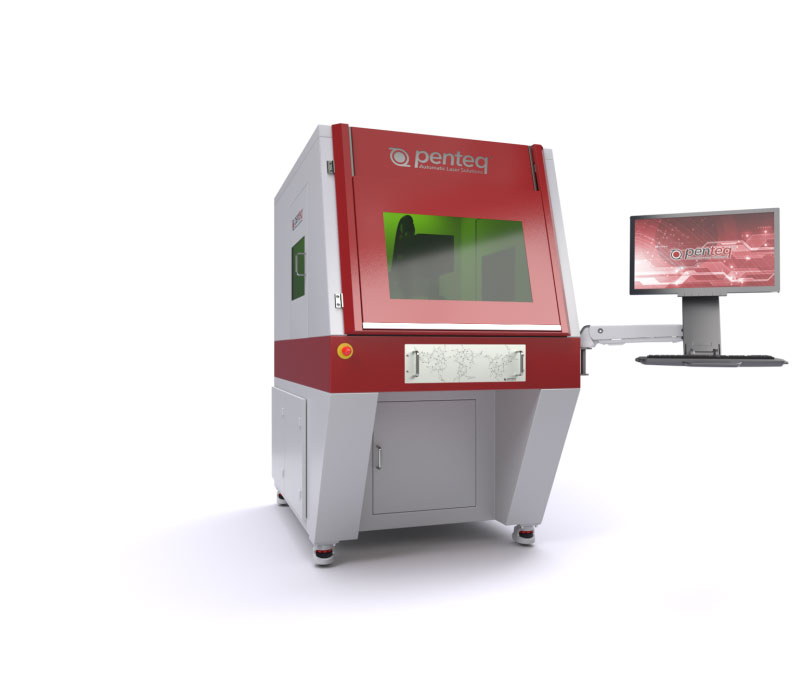

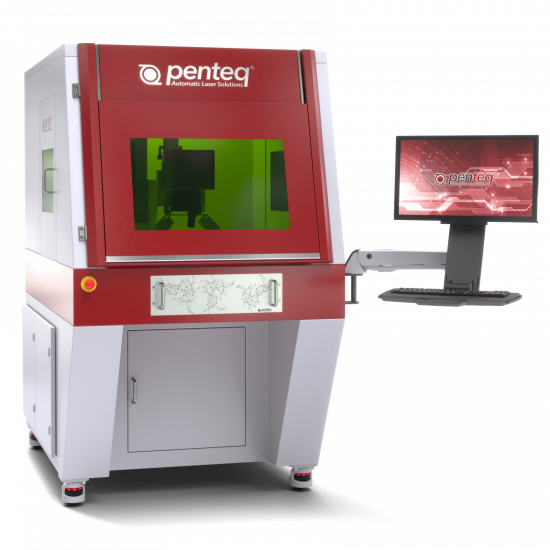

Hochpräzises Laserschweißen mit der SG200 Weld
Das Schweißlasersystem SG200 Weld eröffnet einen einfachen und kosteneffizienten Einstieg ins Laserschweißen. Es kombiniert Präzision und Flexibilität und eignet sich ideal für kleine und mittelgroße Werkstücke. Mit einem Platzbedarf von nur etwa einem Quadratmeter, inklusive Laserrauchabsaugung, bietet das System eine platzsparende Lösung für vielfältige Anwendungen.
Der ergonomische Sitzarbeitsplatz und die programmierbare Scannereinheit ermöglichen dynamisches Schweißen an verschiedenen Prozessstellen, ohne das Werkstück oder den Schweißkopf bewegen zu müssen. Die Reduzierung von Nebenzeiten auf ein Minimum und die Möglichkeit, festigkeitsgerechte Schweißmuster grafisch zu positionieren, machen die SG200 Weld zu einer idealen Wahl für anspruchsvolle Schweißaufgaben.
Entdecken Sie die Möglichkeiten des modernen Scanner-Laserschweißens
Dynamic Precision Welding (DPW)
Das DPW-System kombiniert innovative Technologie mit höchster Präzision und Effizienz. Bewegliche Spiegel ermöglichen eine schnelle und wirtschaftliche Strahlführung, die präzise Schweißnähte auch bei komplexen Materialien sicherstellt. Die Inline-Kamera erfasst die Werkstückoberfläche direkt, vermeidet Verzerrungen und liefert eine exakte Abbildung der Arbeitszone. Mit Hilfe einer KI-basierten Software korrigiert das System automatisch Abweichungen und minimiert Ausschuss. Diese innovative Kombination bildet die Grundlage für hochpräzises, zuverlässiges Schweißen bei unterschiedlichsten Fertigungsanforderungen.

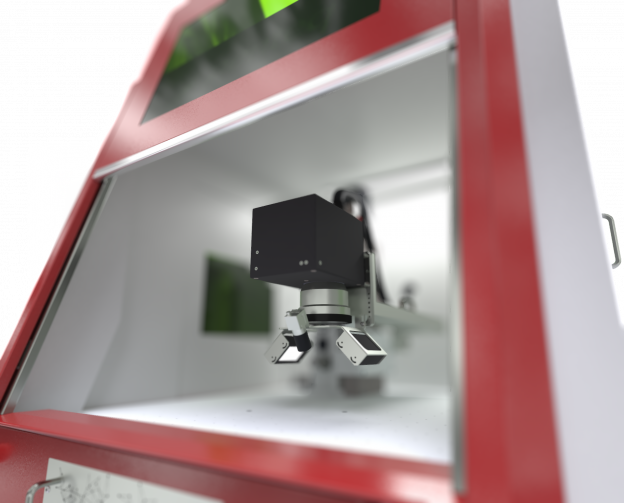

Modernes Scannerschweißen
Schneller, präziser und wirtschaftlicher als herkömmliche Laserschweißverfahren durch Strahlführung über bewegliche Spiegel.
Die Inline Kamera sieht über die Spiegel direkt auf die Werkstückoberfläche ohne Genauigkeitsverluste und Verzerrungen wie dies bei einer Offline Kamera der Fall wäre.
Der Arbeitsbereich wird im Raster durch die Spiegelbewegungen abgefahren und von der Kamera im Strahlengang aufgenommen. Dann wird daraus eine korrekte Abbildung der kompletten Arbeitszone zusammengesetzt. Dies bietet die Grundlage für hochpräzise Schweißungen genau an den gewünschten Positionen.

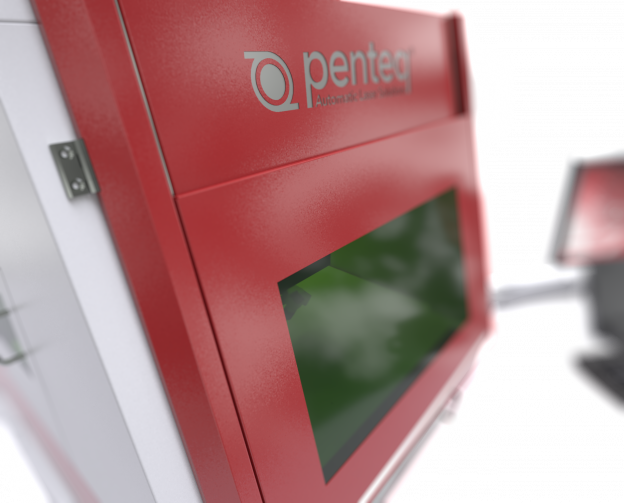

Schnelle Automatiktür
Die großzügige Automatiktür ermöglicht einen schnellen und sicheren Zugang zum Arbeitsraum. Ihr präzise einstellbarer Hub reduziert Nebenzeiten und optimiert die Effizienz in der Fertigung. Das CE-zertifizierte Laserschutzfenster sorgt für maximale Sicherheit und klare Sicht auf den Bearbeitungsprozess.

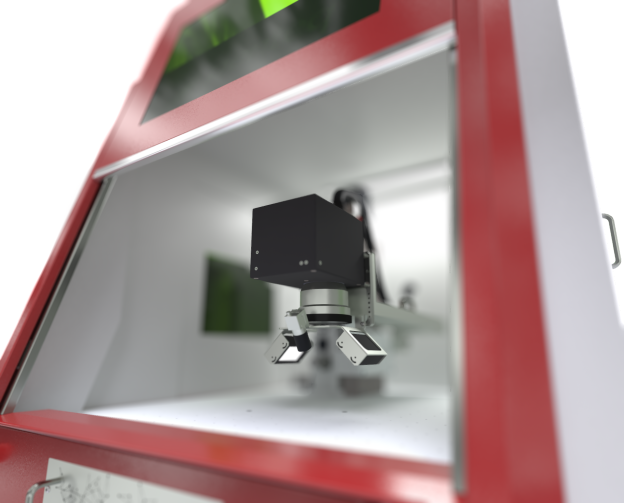

Fortschrittliche Lasertechnologie
Die SG200 Weld unterstützt leistungsstarke Singlemode- und Multimode-Faserlaser, wahlweise im CW- oder gepulsten Betrieb. Diese fortschrittliche Technologie gewährleistet optimale Ergebnisse und Flexibilität bei unterschiedlichsten Materialien und Anwendungen.

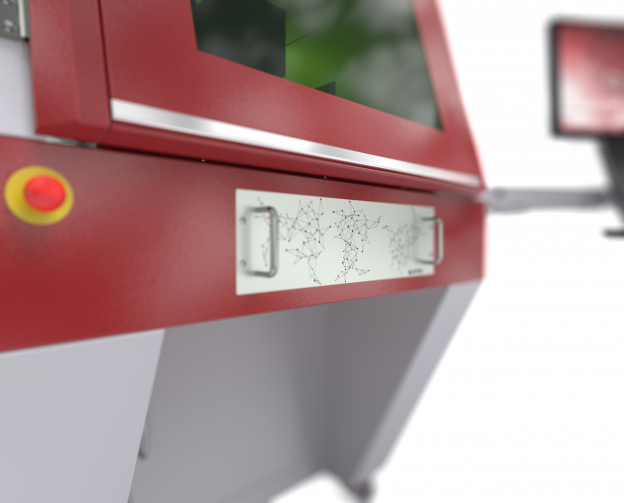

Bereit für den Datenaustausch
Dank moderner Schnittstellen ist die SG200 Weld nahtlos in digitale Produktionsprozesse integrierbar. Sie ermöglicht eine effiziente Datenübertragung, Prozessüberwachung und Anpassung an individuelle Anforderungen.

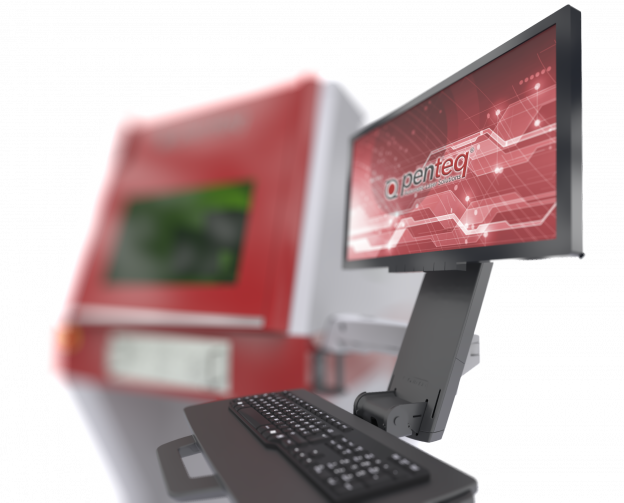

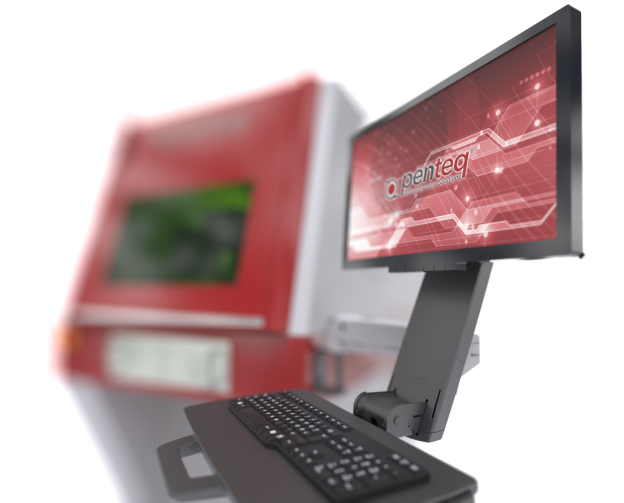

Benutzerfreundliche Bedienung
Die intuitiv bedienbare Software bietet eine benutzerfreundliche Oberfläche für die einfache Programmierung und Steuerung.
Grafisch positionierbare Schweißmuster sorgen für präzise Ergebnisse ohne aufwendige Vorkenntnisse.

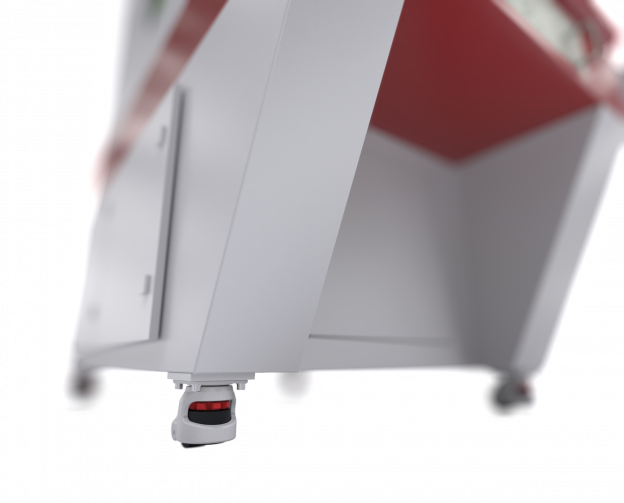

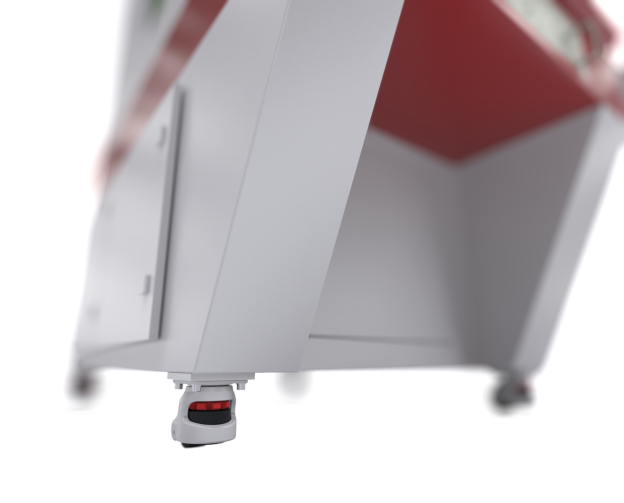

Stabile Rollfüsse
Die robusten Rollfüße gewährleisten Stabilität während des Betriebs und ermöglichen gleichzeitig eine einfache Neupositionierung des Systems. Perfekt für flexible und wechselnde Produktionsanforderungen.
| Abmessungen Arbeitsraum | 900 x 600 x 150 mm (BxTxH) |
| Aktives Medium | Yb-Faserlaser, UV-Laser, Signolux, CO₂-Laser |
| Leistung Standard | 20, 30, 50, 100, 150, 300 Watt |
| Einfaches Arbeitsfeld | 80 x 80 mm (andere Größen auf Anfrage) |
| Maximales Werkstückgewicht | 50 kg |
| Sicherheit | Laserklasse 1 |
| Abmessungen | 100 x 1500 x 1650 mm (BxTxH) |
| Gewicht | ca. 700 kg |
- Drehachse
- Ausziehtisch
- X/Y Tisch
- Roboterübergabe
- Linearförderer
- Ringförderer
- Automatischer Ausgleich Fokuslage
Software
- Pensoft DPW
- Pensoft Connect - ERP Anbindung
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- Pilotlaser
- Laserrauchabsaugung
- Y-Achse manuell
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F150 Q-CW
- Fiberline F300 Q-CW
- Fiberline F500
- Fiberline F1000
- Fiberline F2000
