LG 500 Laserworkstation
die Spitzenklasse für XL-Formate in der Laserbearbeitung
Besuchen Sie die Laserworkstation LG500 auch auf unserer
Vielfältige Möglichkeiten für anspruchsvolle Fertigungsaufgaben
Mit ihrem großzügigen Arbeitsraum erweitert die LG 500 LaserWorkStation die Möglichkeiten der Laserbearbeitung erheblich. Sie ist ideal geeignet für große, sperrige Werkstücke oder die gleichzeitige Bearbeitung mehrerer kleiner Bauteile. Durch den parallelen Betrieb von Funktionsmodulen wie CardMaker und Labelmaker bietet das System außergewöhnliche Effizienz in der Fertigung. Ergänzt wird dies durch die optionale Integration eines Doppelauszugstisches, der das Handling großer Werkstücke und hoher Stückzahlen optimiert.

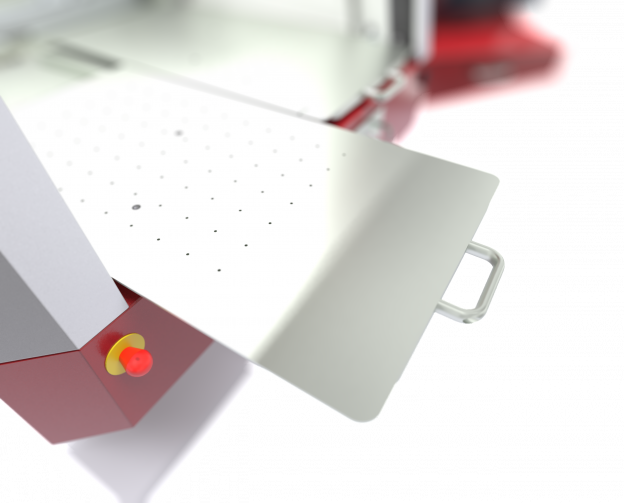

Maximale Effizienz durch das Doppelauszugstisch-System
Das Konzept des Doppelauszugstisches bietet gegenüber Drehtischsystemen verschiedene Vorteile:
- Größere Aufnahmefläche: Maximale Beladekapazität durch rechteckige Tischauflagen im Vergleich zur „Tortenstückform“ beim Drehteller
- Optimale Arbeitsfläche: Bei eingeschobenen Tischen steht die gesamte Tischauflage 1500 x 500mm zur Verfügung
- Erweiterte Funktionalität: Zusätzlicher Raum für große Drehachsen, CardMaker und andere Module
- Flexible Bearbeitung: Teilung in rechte und linke Station für parallele Prozesse
- Automatisierter Ablauf: Steuerungstechnische Integration des Doppeltisches sorgt für effiziente Arbeitsabläufe
Außerdem bietet das Doppelauszugstischmodul die Möglichkeit der Bestückung und Entnahme jeweils eines Tisches simultan zum Beschriftungsvorgang.
So kann ein hoher Durchsatz für die Bearbeitung großer Stückzahlen realisiert werden.
Entdecken Sie die Möglichkeiten

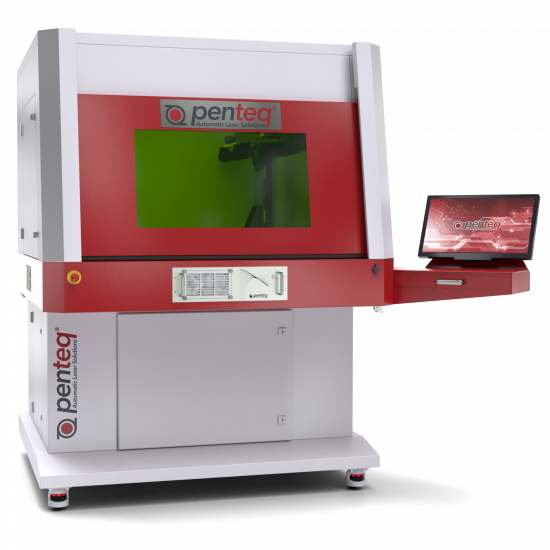

Laserworkstation LG 500
Die XL-Laserworkstation LG 500 ist die Lösung für die Laserbearbeitung sehr großer Werkstücke oder einer großen Stückzahl kleiner Werkstücke.
Das Funktionsmodul Doppelauszugstisch hebt die Produktivität des Laserssystems auf eine völlig neue Ebene.
Hohe Produktivität
Das optionale Doppelauszugstischmodul ermöglicht simultane Bestückung und Entnahme während des Beschriftungsvorgangs, wodurch ein hoher Durchsatz bei der Bearbeitung großer Stückzahlen gewährleistet wird.
Die robuste, pulverbeschichtete Stahlkonstruktion der Schutzkabine ist für den langjährigen industriellen Einsatz ausgelegt. Bereits in der Basisausführung sind alle notwendigen Komponenten für einen zuverlässigen Betrieb enthalten.
Schnelle Automatiktür
Die großzügig dimensionierte Automatiktür sorgt für einen schnellen und einfachen Zugang zum Arbeitsraum. Ihre Steuerung ermöglicht eine präzise Anpassung des Türhubs, um Nebenzeiten zu minimieren und den Workflow zu optimieren. Das CE-zertifizierte Laserschutzfenster gewährleistet gleichzeitig Sicherheit und klare Sicht auf den Bearbeitungsprozess.
Industriedesign
Die robuste Stahlkonstruktion der LG 500 ist für den dauerhaften industriellen Einsatz konzipiert. Pulverbeschichtet und widerstandsfähig erfüllt sie höchste Anforderungen an Langlebigkeit und Stabilität. Alle erforderlichen Komponenten sind bereits in der Basisausführung enthalten, was für eine reibungslose Inbetriebnahme sorgt.
Großzügiger Arbeitsraum
Mit einem Arbeitsbereich von 1500 x 500 x 300 mm bietet die LG 500 ausreichend Platz für sperrige Werkstücke oder eine große Anzahl kleiner Teile. Die optimierte Ausnutzung des Raumes sorgt für Flexibilität und Effizienz in der Fertigung.
Bereit für den Datenaustausch
Dank moderner Schnittstellen und eines leistungsstarken Industrie-PCs ist die LG 500 optimal für die Integration in digitale Produktionsprozesse ausgestattet.
Sie unterstützt den reibungslosen Austausch von Daten für eine effiziente Fertigungssteuerung.
Automation
Die LG 500 ermöglicht eine weitgehende Automatisierung von Fertigungsprozessen.
Das modulare Design erlaubt die Integration von Funktionsmodulen wie Drehachsen oder Doppelauszugstischen, um komplexe Anwendungen effizient zu gestalten und die Produktivität zu maximieren.
| Abmessungen Arbeitsraum | 1500 x 500 x 300 mm (BxTxH) |
| Aktives Medium | Yb-Faserlaser, UV-Laser, Signolux, CO₂-Laser |
| Leistung Standard | 20, 30, 50, 100 Watt |
| Einfaches Markierfeld | 150 x 150 mm (andere Größen auf Anfrage) |
| Maximales Werkstückgewicht | 130 kg |
| Sicherheit | Laserklasse 1 |
| Abmessungen (BxTxH) | 1800 x 1510 x 2200 mm |
| Gewicht | ca. 870 kg |
- Doppelauszugstisch
- Drehachse
- Labelmaker
- Cardmaker
- X/Y Tisch
- Roboterübergabe
- Linearförderer
- Ringförderer
- DMC Kamera
- Fokusfinder
- Automatiktür
- Y-Achse manuell
Software
- PMS - Penteq Marking Software
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- Pilotlaser
- Laserrauchabsaugung
- Y-Achse manuell
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F20
- Fiberline F30
- Fiberline F50
- Fiberline F100
- Fiberline F120
- Fiberline F150 Q-CW
- Fiberline F300 Q-CW
- Fiberline F500
- Fiberline F1000
- Fiberline F2000
- Carbonline C30
- Carbonline C60
- Carbonline C120
- UV Line
- Greenline
