Laserworkstation LG 300 – Die Lösung für große Werkstücke und hohe Stückzahlen
Großzügiger Arbeitsraum und Doppelauszugstisch für höchste Durchsatzraten
Besuchen Sie die Laserworkstation LG300 auch auf unserer

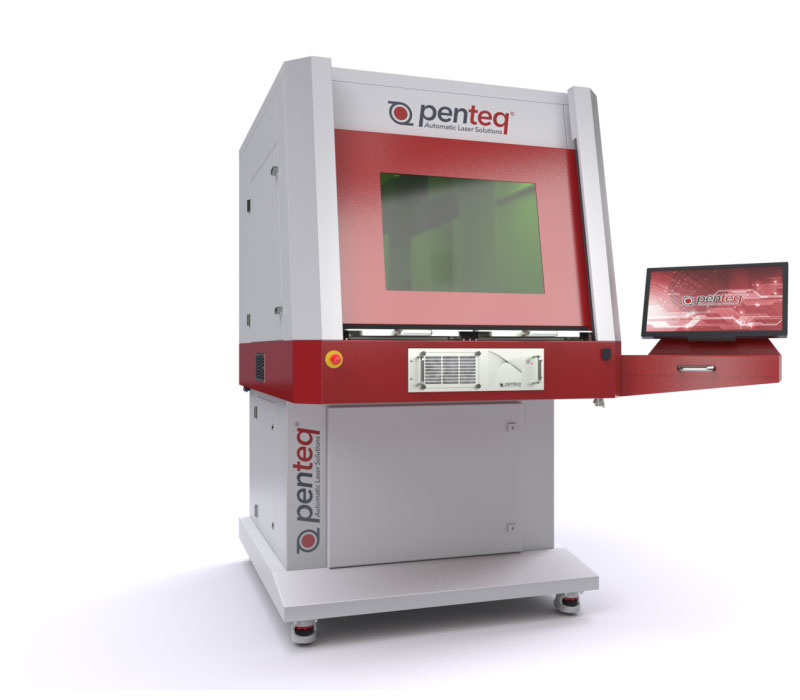

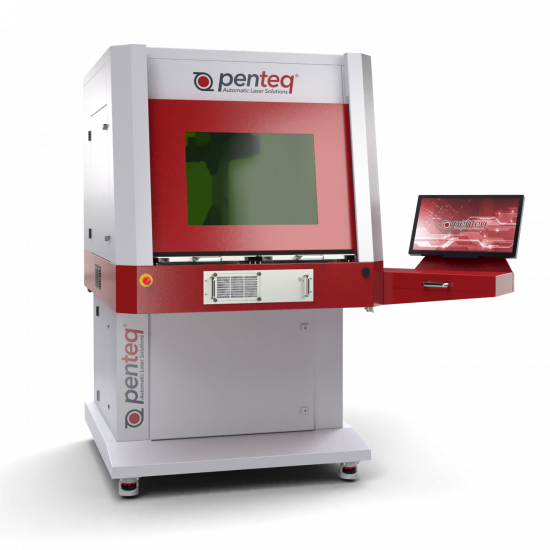

LG 300 LaserWorkStation – Perfektion für große Werkstücke und Serienfertigung

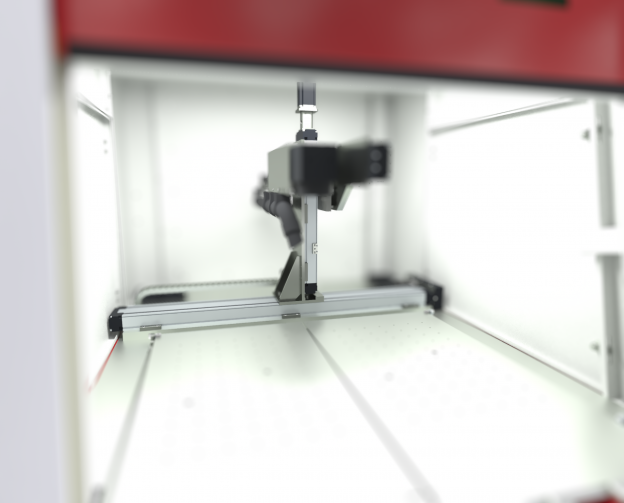

Die Penteq LaserWorkStation LG300 wurde entwickelt, um maximale Flexibilität und Effizienz in der industriellen Lasertechnik zu bieten. Mit ihrem großzügigen Arbeitsraum von 1000 x 500 x 300 mm eignet sie sich gleichermaßen für die Bearbeitung zahlreicher kleiner Werkstücke in einer einzigen Beladung oder großer, schwerer Werkstücke aus Materialien wie Stahl, Edelstahl, Aluminium oder Kunststoffen. Die robuste Konstruktion und die durchdachte Ergonomie machen die LG300 zur idealen Wahl für anspruchsvolle industrielle Anwendungen.

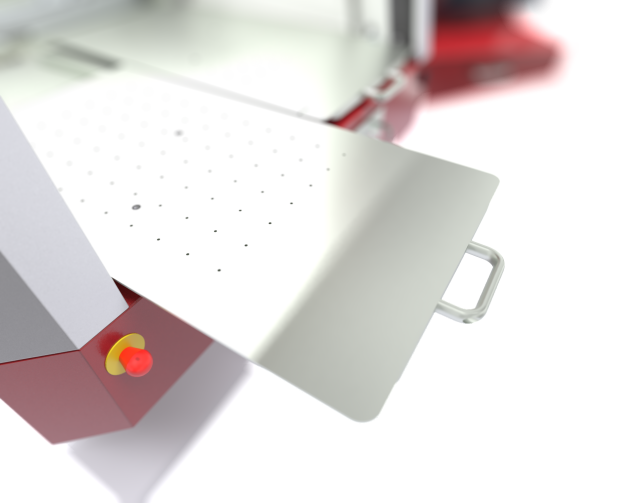

Das Doppelauszugstisch-System – intelligente Technik und erstklassige Präzision
Das innovative Doppelauszugstisch-Konzept der LG 300 LaserWorkStation ermöglicht eine optimierte Bearbeitung durch zwei unabhängig nutzbare Tischbereiche. Während ein Tischbereich bearbeitet wird, kann der Andere parallel entladen und neu bestückt werden.
Vorteile des Systems:
- Erhöhte Beladekapazität: Rechteckige Tischauflagen nutzen den Platz effizienter als herkömmliche Drehteller.
- Maximale Arbeitsfläche: Volle Tischauflage von 1000 x 500 mm bei eingeschobenen Tischen.
- Erweiterte Funktionalität: Mehr Raum für Zusatzmodule wie Drehachsen oder CardMaker.
- Flexibilität durch Teilung: Links- und rechtsseitige Stationen ermöglichen parallele Prozesse.
- Produktivitätssteigerung: Simultane Bestückung und Entnahme sparen wertvolle Zeit.
- Automatisierter Betrieb: Steuerungstechnisch integriert für reibungslose Abläufe.
Entdecken Sie die Möglichkeiten
Die LG 300 Laserworkstation ist die Lösung für die Bearbeitung von großen Werkstücken oder einer großen Stückzahl kleiner Werkstücke.
Hohe Produktivität
Das optionale Modul Doppelauszugstisch ermöglicht simultane Bestückung und Entnahme während des Beschriftungsvorgangs, wodurch ein hoher Durchsatz bei der Bearbeitung großer Stückzahlen gewährleistet wird.
Die robuste, pulverbeschichtete Stahlkonstruktion der Schutzkabine ist für den langjährigen industriellen Einsatz ausgelegt. Bereits in der Basisausführung sind alle notwendigen Komponenten für einen zuverlässigen Betrieb enthalten.

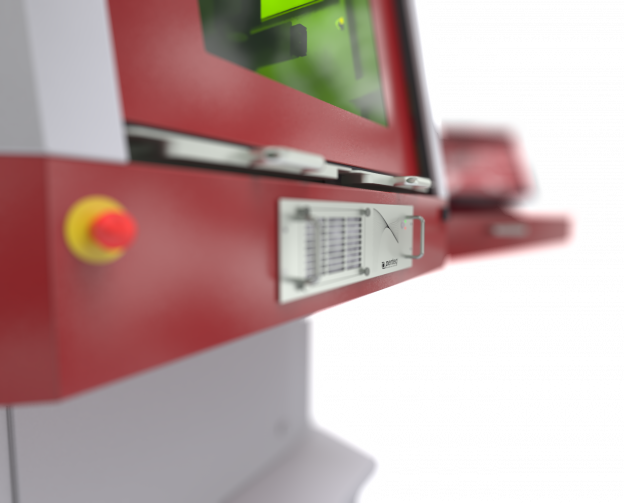

Große, automatische Beladetür
Die großzügig dimensionierte, nach oben gleitende Beladetür gewährleistet einen optimalen Zugang zum Arbeitsraum. Der elektrisch Antrieb in Kombination mit präzisen Führungen ist für hohe Manipulationszyklen im Mehrschichtbetrieb konzipiert.
Die integrierte und zertifizierte Sicherheitstechnik gewährleistet einen absolut gefahrlosen Eingriff. Das CE-zertifizierte Laserschutzfenster bietet die Möglichgkeit der visuellen Prozessbeobachtung.
Softwareseitige Integration
Eine einfache Integration in anwenderseitige Softwaresysteme kann über die standardmäßigen Schnittstellen erfolgen. Kommunikation über Ethernet (TCP/IP) OPC-UA oder Hardwaresignale ist je nach Anwendung möglich.
Kundenspezifische HMIs, bei welchen nur die geforderten Abläufe dargestellt und eventuelle Eingaben und Bedienschritte intuitiv geführt werden, sind durch Penteq`s hauseigene Softwareentwicklung realisierbar. Dies erfüllt anspruchsvolle Anforderungen an die Datenverarbeitung und berücksichtigt individuelle Kundenwünsche.

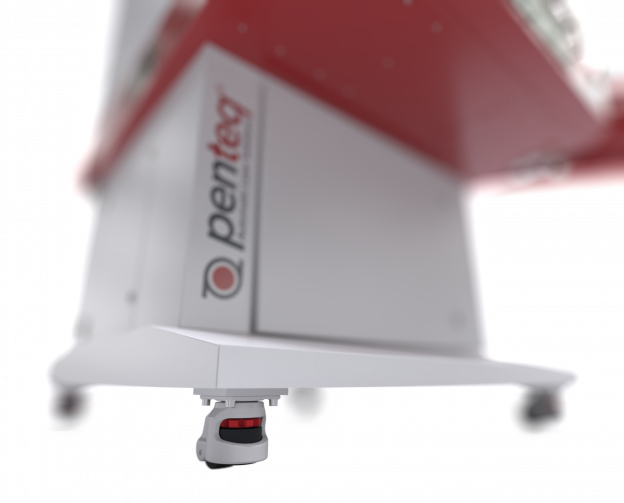

Rollen – Für einfache Mobilität
Die LaserWorkStation LG300 kann optional mit stabilen Rollen ausgestattet werden, die einen sicheren Stand und eine einfache Verschiebung des Systems ermöglichen.
Diese Lösung ist ideal für flexible Produktionsumgebungen, in denen der Standort regelmäßig angepasst werden muss.
Beste Zugängigkeit zum Arbeitsraum
Dank einfach zu öffnender Seitentüren, welche Sicherheitstechnisch vollständig integriert sind, ist ein unkomplizierter und schneller Zugriff auch von den Seiten in den Arbeitsraum gewährleistet.
Dies ist insbesondere bei größeren oder unhandlichen Werkstücken oder zum Einbau von Vorrichtungen ein nicht zu unterschätzender Vorteil.
| Abmessungen Arbeitsraum | 1100 x 500 x 300 mm (BxTxH) |
| Aktives Medium | Yb-Faserlaser, UV-Laser, Signolux, CO₂-Laser |
| Leistung Standard | 4 - 2000 Watt |
| Einfaches Markierfeld | 150 x 150 mm (andere Größen auf Anfrage) |
| Maximales Werkstückgewicht | 100 kg |
| Sicherheit | Laserklasse 1 |
| Abmessungen (BxTxH) | 1250 x 1510 x 2300 mm |
| Gewicht | 580 kg |
- Doppelauszugstisch
- Drehachse
- Labelmaker
- Cardmaker
- X/Y Tisch
- Roboterübergabe
- Linearförderer
- Ringförderer
- DMC Kamera
- Fokusfinder
- Automatiktür
- Y-Achse manuell
Software
- PMS - Penteq Marking Software
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- Pilotlaser
- Laserrauchabsaugung
- Y-Achse manuell
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F20
- Fiberline F30
- Fiberline F50
- Fiberline F100
- Fiberline F120
- Fiberline F150 Q-CW
- Fiberline F300 Q-CW
- Fiberline F500
- Fiberline F1000
- Fiberline F2000
- Carbonline C30
- Carbonline C60
- Carbonline C120
- UV Line
- Greenline
