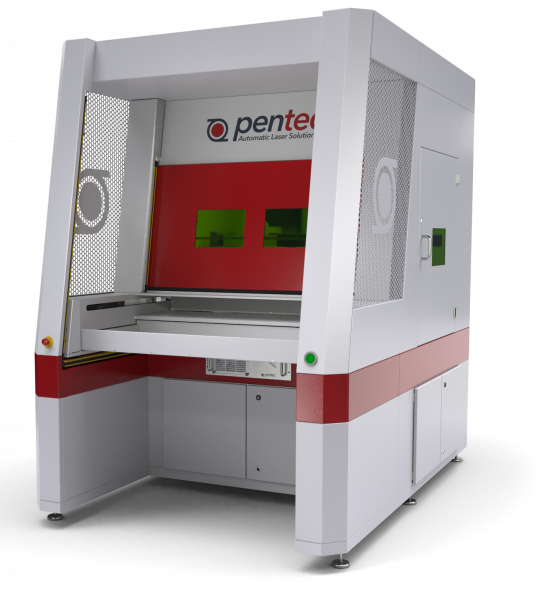

LG500 A DoppelLaden
Automatisches Ladensystem für großflächige Werkstücke
Flexibel und effizient
Großflächiges Bearbeiten von Werkstücken aus Aluminium, Edelstahl, Stahl, Messing, Hartmetall und Kunststoffen mit hoher Flächenleistung. Ideal zur Oberflächenbearbeitung wie Laserreinigung und Laserstrukturierung von Platten. Die Werkstücke können einfach über Vakuumtische oder Spannvorrichtungen aufgenommen werden. Ein integriertes Anschlagsystem sorgt für eine positionsgetreue Bearbeitung. Sämtliche Komponenten wie Laserversorgungseinheit, Industrie-PC und Laserrauchabsaugung, sowie ein eventuell erfordelicher Wasserkühler für hohe Laserleistungen sind in der Anlage integriert.

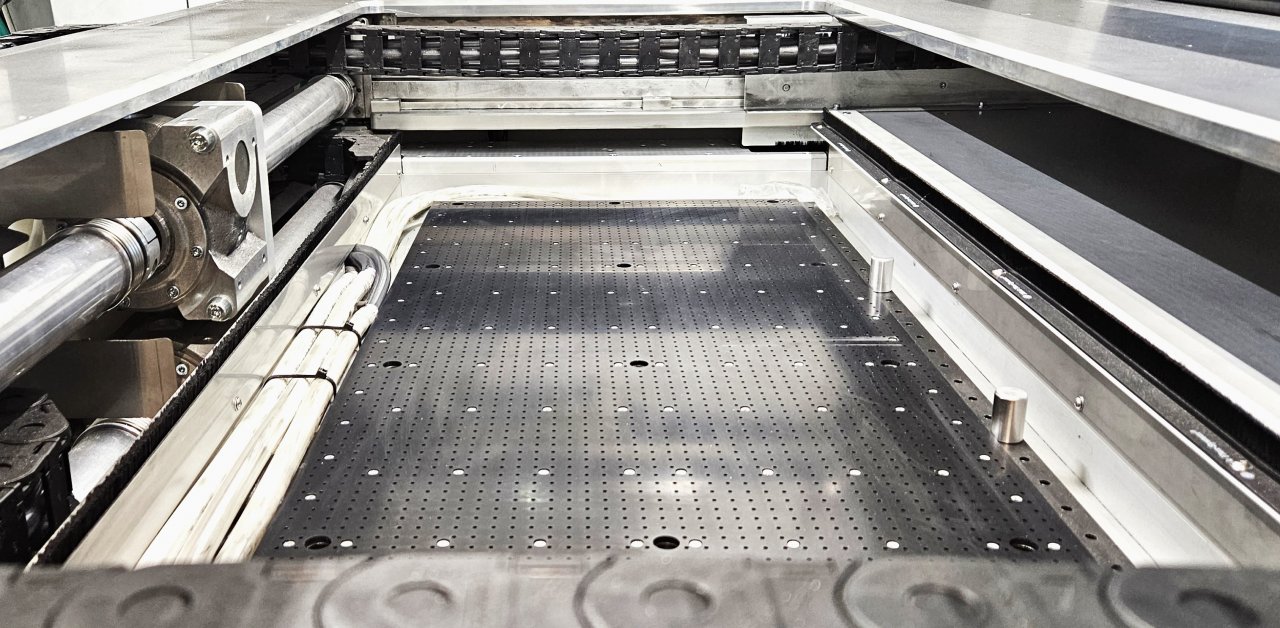

Verschiedene Werkstückaufnahmen
Durch kundenspezifische Aufnahmen wie Vakuumspannplatten oder Magnetspannplatten können die verschiedenste Werkstücke zugeführt werden. Diese können zur einfachen Positionierung mit verschiedenen Anschlagsystemen ausgestattet werden. Alternativ steht eine Positionskorrektur in X,Y und Rotation mittels Kamera zur Verfügung. Das einfache Anlegen unterschiedlichster Produkte ermöglicht rasch den Aufbau eines umfassenden Layoutkataloges in der Laseranlage.
Integrierbare Vision-Systeme
Unsere Laseranlagen profitieren erheblich von integrierbaren Vision-Systemen, die eine präzise und zuverlässige Qualitätskontrolle ermöglichen. Diese Vision-Systeme sind speziell darauf ausgelegt, verschiedene Produkteigenschaften zu prüfen und sicherzustellen, dass diese den vorgegebenen Spezifikationen entsprechen.
Einige der typischen Anwendungen umfassen:
Farbprüfung: Vision-Systeme können Farbabweichungen erkennen und überprüfen, ob die Farbkodierung oder Farbqualität eines Produkts den Anforderungen entspricht.
Anwesenheitskontrolle von Ausnehmungen prüfen, ob mechanische Ausnehmungen oder Aussparungen korrekt angebracht sind und an den richtigen Positionen vorhanden sind.
Codeprüfung: Laseranlagen können Barcodes, QR-Codes oder andere Markierungen auf Produkten anbringen, und die Vision-Systeme stellen sicher, dass diese Codes korrekt und lesbar sind.
Maß- und Geometrieprüfung: Die Systeme können die Abmessungen und Geometrie eines Produkts analysieren, um Produktionsfehler frühzeitig zu erkennen.
Die Integration der Vision-Systeme in Laseranlagen bietet mehrere Vorteile:
Höhere Effizienz: Automatisierte Prüfprozesse sparen Zeit und reduzieren den manuellen Aufwand.
Verbesserte Qualitätssicherung: Selbst kleinste Abweichungen werden sofort erkannt, wodurch Nacharbeiten und Reklamationen minimiert werden.
Datenanalyse und Rückverfolgbarkeit: Die Systeme dokumentieren und speichern Prüfergebnisse, was eine lückenlose Nachverfolgung und Analyse ermöglicht.
Dank der Flexibilität moderner Vision-Systeme können diese individuell an spezifische Produktionsanforderungen angepasst werden. Dies macht sie zu einem unverzichtbaren Bestandteil von Laseranlagen in verschiedenen Industrien, von der Elektronikfertigung bis zur Automobilindustrie.

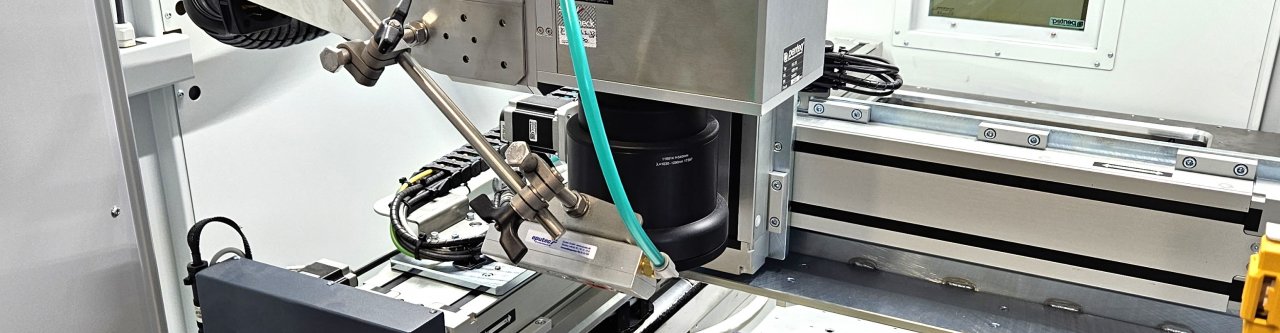

Zuverlässigkeit und Effizienz für maximalen Durchsatz
Die Anlage ist für einen langjährigen industriellen Einsatz konzipiert. Ein Maschinengestell in Stahlschweißkonstruktion und die pulverbeschichtete Stahlblechverkleidung sorgt für Langlebigkeit. Dynamische Antriebe und präzise Führungen gewährleisten eine rasche und genaue Positionierung des Laserkopfes. Ein eigens entwickeltes Konzept zur zuverlässigen Abfuhr der Partikelströme inklusive einem bilanzierten Luftaustausch sorgt für abschattungsfreie Bearbeitungsergebnisse.
Kontinuierliche Weiterentwicklung für Ihre Bedürfnisse
Unsere Expertise ermöglicht es uns, praxisgerechte Lösungen für verschiedene Anwendungen im High-Power Laserbereich abzudecken. Die Möglichkeiten reichen vom Laserreinigen über Oberflächenstrukturierungen und Gravuren. In unserem umfangreich ausgestattete Laserlabor erfolgt die Applikationsentwicklung passgenau auf Ihre Anforderungen.

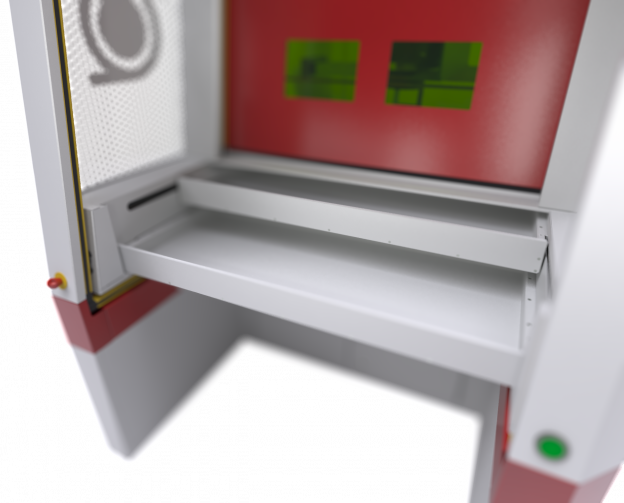

Innovatives Doppelladenkonzept
Durch den Einsatz automatischer Doppelladen wird ein prozesszeitparalleles Entnehmen und Beladen der Werkstücke ermöglicht. Während der Laserprozess im Inneren der Anlage abläuft, können außerhalb bereits fertige Werkstücke entnommen und neue Werkstücke vorbereitet werden. Dies minimiert unproduktive Stillstandzeiten, optimiert den Materialfluss und sorgt für einen maximalen Durchsatz bei gleichzeitig hoher Prozesssicherheit und Bedienerfreundlichkeit.

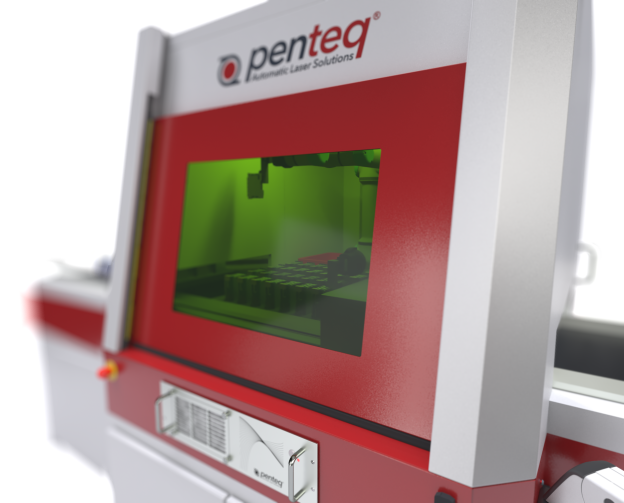

Schnelle Automatiktür
Die an der Frontseite befindliche Automatiktür ist für eine lange Lebensdauer mit soliden Fühungen ausgestattet. Der elektrische Antrieb sorgt trotz der raschen Bewegungen für einen geschmeidigen und reibungslosen Lauf.
Das Türdesign bietet eine große Öffnung für das komfortable Beladen und Entnehmen selbst bei der Handhabung voluminöser Werkstücke. Ein integriertes, großzügiges Laserschutzfenster ermöglicht die visuelle Prozessbeobachtung.

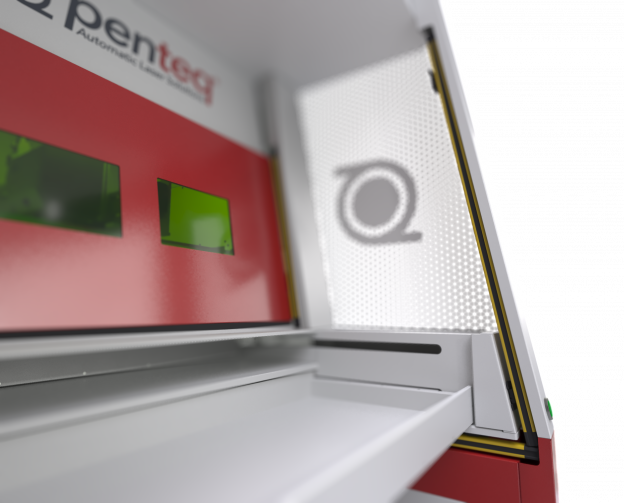

Höchste Sicherheit
Ein integrierter Lichtvorhang schützt den Bediener zuverlässig vor ungewolltem Zugriff während der Tischbewegung der Laseranlage und trägt damit entscheidend zur Arbeitssicherheit bei, während gleichzeitig ein reibungsloser und optimaler Anlagenablauf gewährleistet wird.
Optimale Bedienbarkeit
Bildschirm, Tastaur und Maus sind auf einem ergonomisch in Höhe und Neigung einstellbaren, soliden Schwenkarm aufgenommen. Die Steuerung und Bedienung erfolgt über eine speziell für die Laserbearbeitung entwickelte PenSoft Software, welche nach einer kurzen Einweisung einfach zu bedienen ist.
Das Erstellen der Layouts erfolgt über einen intuitiv zu bedienenden Editor, welcher alle gängigen Möglichkeiten bietet ein perfekt angepasstes Layout zu erstellen.

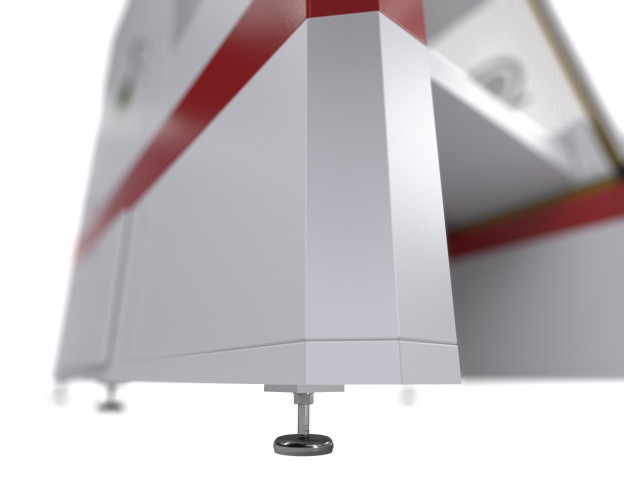

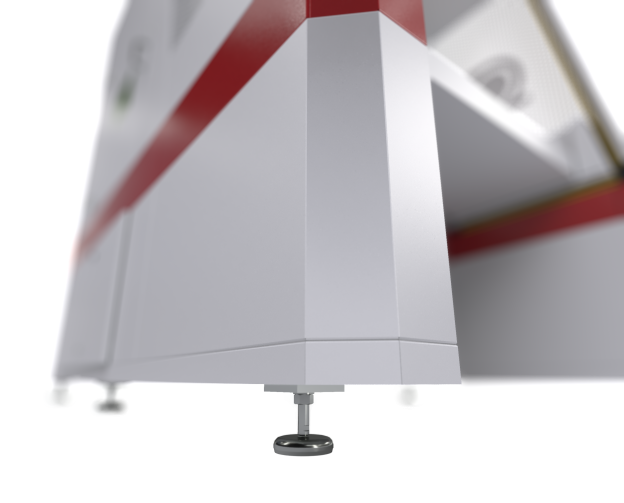

Einstellbare Maschinenfüße
Dank der einstellbaren Maschinenfüße in Kombination mit einer besonders soliden und robusten Konstruktion lässt sich die Anlage bei Bedarf einfach und sicher mittels Stapler anheben und positionieren. Dies ermöglicht eine flexible Integration in unterschiedliche Fertigungsumgebungen sowie ein schnelles Umsetzen der Maschine, ohne dass dabei Stabilität, Präzision oder Prozesssicherheit beeinträchtigt werden. Die Höhenverstellung der Maschinenfüße sorgt zusätzlich dafür, dass die Anlage exakt ausgerichtet werden kann, um optimale Arbeitsbedingungen und eine dauerhaft gleichbleibende Fertigungsqualität sicherzustellen.
Fordern Sie uns heraus
Als High-Tech-Anbieter im Bereich Laseroberflächenbeasrbeitung liegt uns Ihr Erfolg und die Optimierung Ihrer Prozesse besonders am Herzen. Haben Sie spezifische Anforderungen? Teilen Sie uns Ihre Bedürfnisse mit und wir bieten Ihnen maßgeschneiderte Lösungen.
Nutzen Sie die Vorteile des Doppelladfen-LaserSystems und setzen Sie auf Penteq als Ihren Experten für innovative Produktionslösungen. Unser Motto ist: “Zeigen Sie uns Ihre Anforderungen und wir zeigen Ihnen unsere Möglichkeiten!”
| Abmessungen | 1800 x 2000 x 2500 mm (BxTxH) |
| Arbeitsbereich | 1000 x 600 x 100 mm |
| Einfacher Scannerbereich | 150 x 150 mm je nach optischer Konfiguration |
| Leistungen | 3-3000 Watt |
| Gewicht der Anlage | 820 kg (je nach Ausführung) |
- DMC Kamera
- Fokusfinder
Software
- PenSoft Control
- PenSoft Connect
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- PSA (Penteq Smart Adjust)
- Pilotlaser
- Laserrauchabsaugung
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- LED Zustandsleuchte
- Fiberline F20
- Fiberline F30
- Fiberline F50
- Fiberline F100
- Fiberline F120
- Fiberline F150 Q-CW
- Fiberline F300 Q-CW
- Fiberline F500
- Fiberline F1000
- Fiberline F2000
- Carbonline C30
- Carbonline C60
- Carbonline C120
- UV Line
- Greenline
