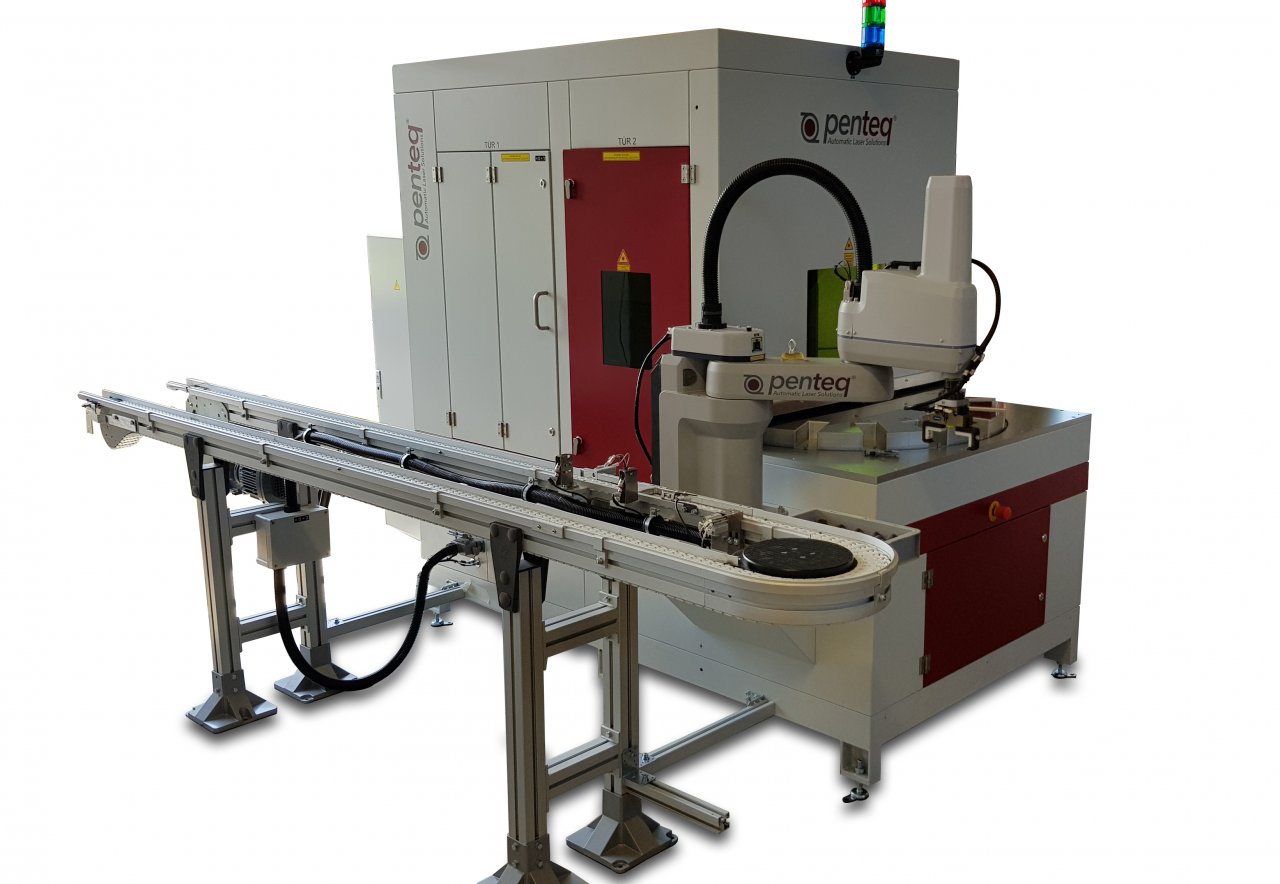

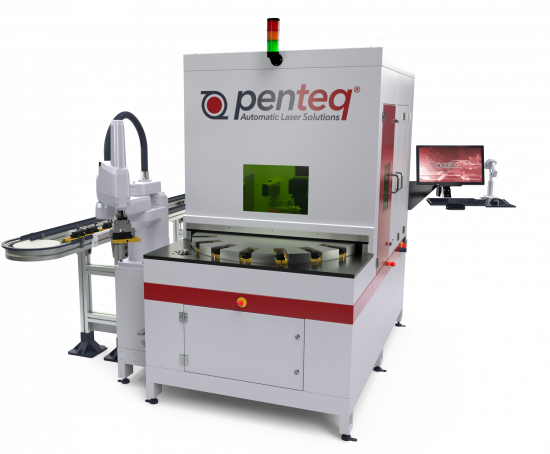

Rundtakt-Laseranlage
Automatisch mit flexiblen Werkstückaufnahmen
Vollautomatisch produktiv
Werkstücke aus Aluminium, Edelstahl, Stahl, Messing, Hartmetall und Kunststoffe können mit optimalem Materialfluss bearbeitet werden. Die innovative Konstruktion des Drehtellers ermöglicht die Bearbeitung der Werkstücke in Laserklasse 1 ohne die Lasersicherheitsschaltung permanent aus- und einschalten zu müssen.
Dadurch sind extem kurze Zykluszeiten realisierbar. Neben den Laserverfahren wie Beschriften, Gravieren, Reinigen, Entlacken und Schweißen können auch weitere Prozesse integriert werden.
Die Werkstückaufnahmen werden an die zu bearbeitenden Produkte angepasst. Der Maschinenrahmen ist in stabiler Stahlschweißkonstruktion ausgeführt und für langjährigen, industriellen Einsatz geeignet. Sämtliche Komponenten wie Laserversorgungseinheit, Industrie-PC und Laserrauchabsaugung sind in der Anlage integriert.
Flexible Werkstückträger und Roboter für Mehrseitenbearbeitung
Durch kundenspezifische Werkstückträger können die verschiedenste Formen und Abmessungen zugeführt werden. Das einfache Anlegen unterschiedlichster Produkte ermöglicht rasch den Aufbau eines umfassenden Layoutkataloges in der Laseranlage. Ein optionaler Manipulations-Roboter entnimmt die Werkstücke von der Förderstrecke und bestückt den Drehteller.

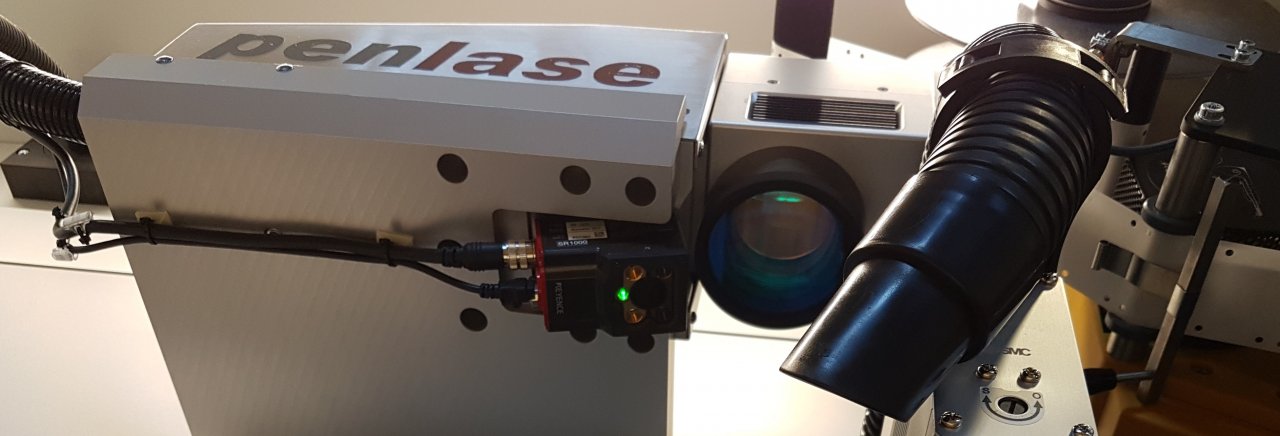

Optionale Vision-Systeme
Unsere Laseranlagen sind generell mit integrierbaren Vision-Systemen ausstattbar um eine zuverlässige Qualitätskontrolle zu ermöglichen. Diese Vision-Systeme sind speziell darauf ausgelegt, verschiedene Produkteigenschaften zu prüfen und sicherzustellen, dass diese den vorgegebenen Spezifikationen entsprechen.
Einige der typischen Anwendungen umfassen:
Farbprüfung: Farbabweichungen erkennen und überprüfen, ob die Farbkodierung oder Farbqualität eines Produkts den Anforderungen entspricht.
Anwesenheitskontrolle von Ausnehmungen prüfen, ob mechanische Ausnehmungen oder Aussparungen korrekt angebracht sind und an den richtigen Positionen vorhanden sind.
Codeprüfung: Barcodes, QR-Codes oder Data Matrix Codes werden geprüft ob sie korrekt und lesbar sind.
Maß- und Geometrieprüfung: Die Systeme können die Abmessungen und Geometrie eines Produkts analysieren, um Produktionsfehler frühzeitig zu erkennen.
Positionskorrektur: Eine Korrekturin der Ausrichtung der Laserbearbeitung in X,Y und Rotation erfolgt automatisch
Die Integration der Vision-Systeme in Laseranlagen bietet mehrere Vorteile:
Höhere Effizienz: Automatisierte Prüfprozesse sparen Zeit und reduzieren den manuellen Aufwand.
Verbesserte Qualitätssicherung: Selbst kleinste Abweichungen werden sofort erkannt, wodurch Nacharbeiten und Reklamationen minimiert werden.
Datenanalyse und Rückverfolgbarkeit: Die Systeme dokumentieren und speichern Prüfergebnisse, was eine lückenlose Nachverfolgung und Analyse ermöglicht.
Unsere modernen Vision-Systeme können individuell an spezifische Produktionsanforderungen angepasst werden und macht sie zu einem unverzichtbaren Bestandteil für die Herstellung hochqualitativer Produkte in der Serienfertigung.
Zuverlässigkeit und höchste Produktivität
Die solide Konstruktion des Maschinenrahmens in Stahlschweißkonstruktion mit pulverbeschichteter Stahlblechverkleidung gewährleistet einen langjährigen industriellen Einsatz. Ein einfache Anbindung an die IT Systeme der Anwender ist durch die Pensoft Connect einfach realisierbar. Eine nahtlose Integration der Vision Systeme ist selbstverständlich. Die Bedienung ist durch eine homogene Softwareoberfläche intuitiv.

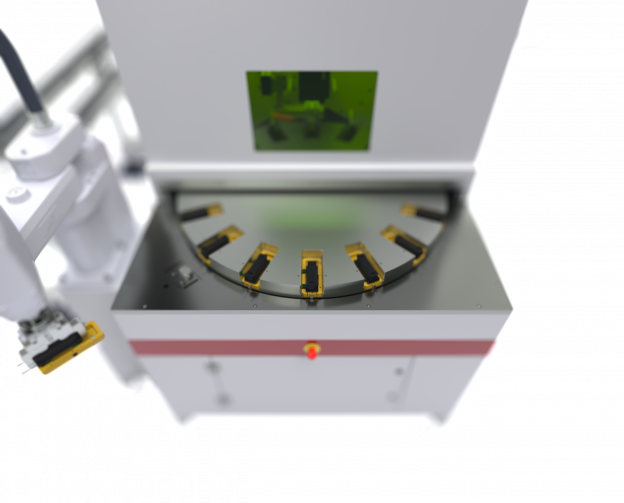

Drehteller mit flexiblen Aufnahmen
Der Drehteller mit Durchmesser 1000 oder 2000mm kann mit den an die maximalen Werkstückabmessungen angepassten Aufnahmen ausgeführt werden.
Bedingt durch diese spezielle Konstruktion sind besonders kurze Taktzeiten realisierbar.
Bereit für den Datenaustausch
Der integrierte Industrie PC und die Steuerung auf Windows Basis bieten die besten Voraussetzungen zur nahtlosen Integration des Lasersystems mit der nutzerseitigen IT. Die Anbindung an ERP-Systeme ist durch standardisierte Schnittstellen einfach realisierbar. Das Penteq Framework ermöglicht kundenspezifische Anpassungen für die verschiedensten Abläufe.

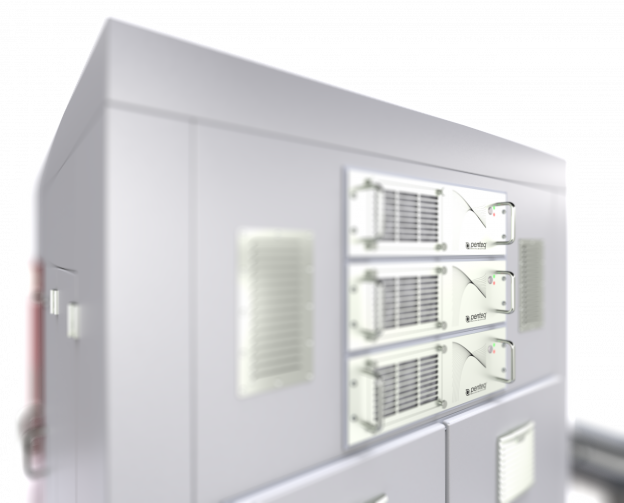

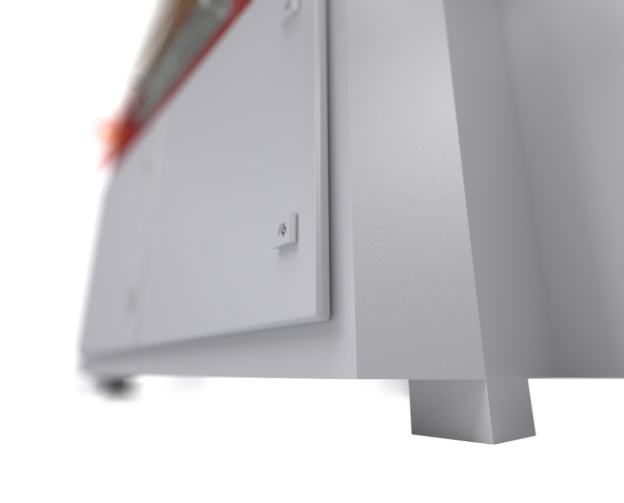

Kompaktes Design
Die Laseranlage ist mit einem stabilen Grundrahmen in Stahlschweißkonstruktion und einer pulverbeschichteten Stahlblechverkleidung für den langjährigen, industriellen Einsatz ausgestattet.
Es sind alle Vesorgungseinheiten für die Steuerung des Lasers, der Achsen und eines optionalen Roboters integriert. Weiters ist die aus Gründen des Arbeitnehmerschutzes zwingend erforderliche Laserrauchabsaugung eingebaut. Diese ist zum Tausch der Filter mit einem Schnellwechselsystem versehen.

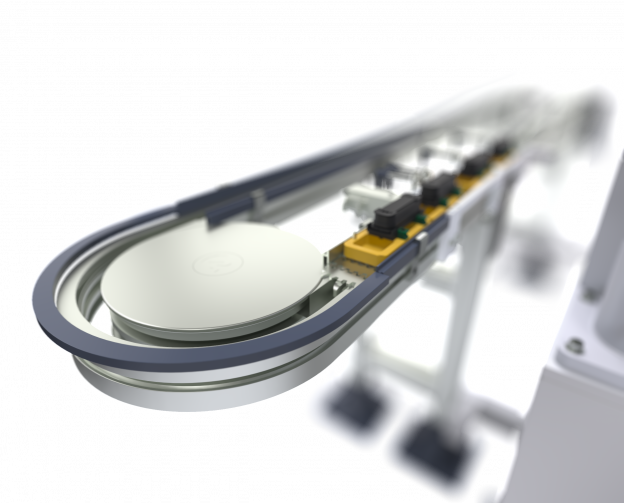

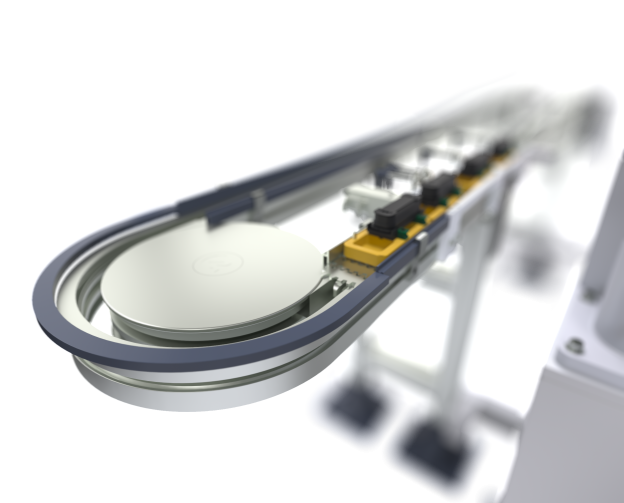

Automatische Werkstückmanipulation
Die automatische Zu- und Abfuhr der Werkstücke erfolgt über kundenspezifische Werkstückträger über ein angetriebene Förderstrecke. An der Bearbeitungsposition werden die Werkstückträger indexiert um eine hohe Wiederholgenauigkeit zu realisieren.

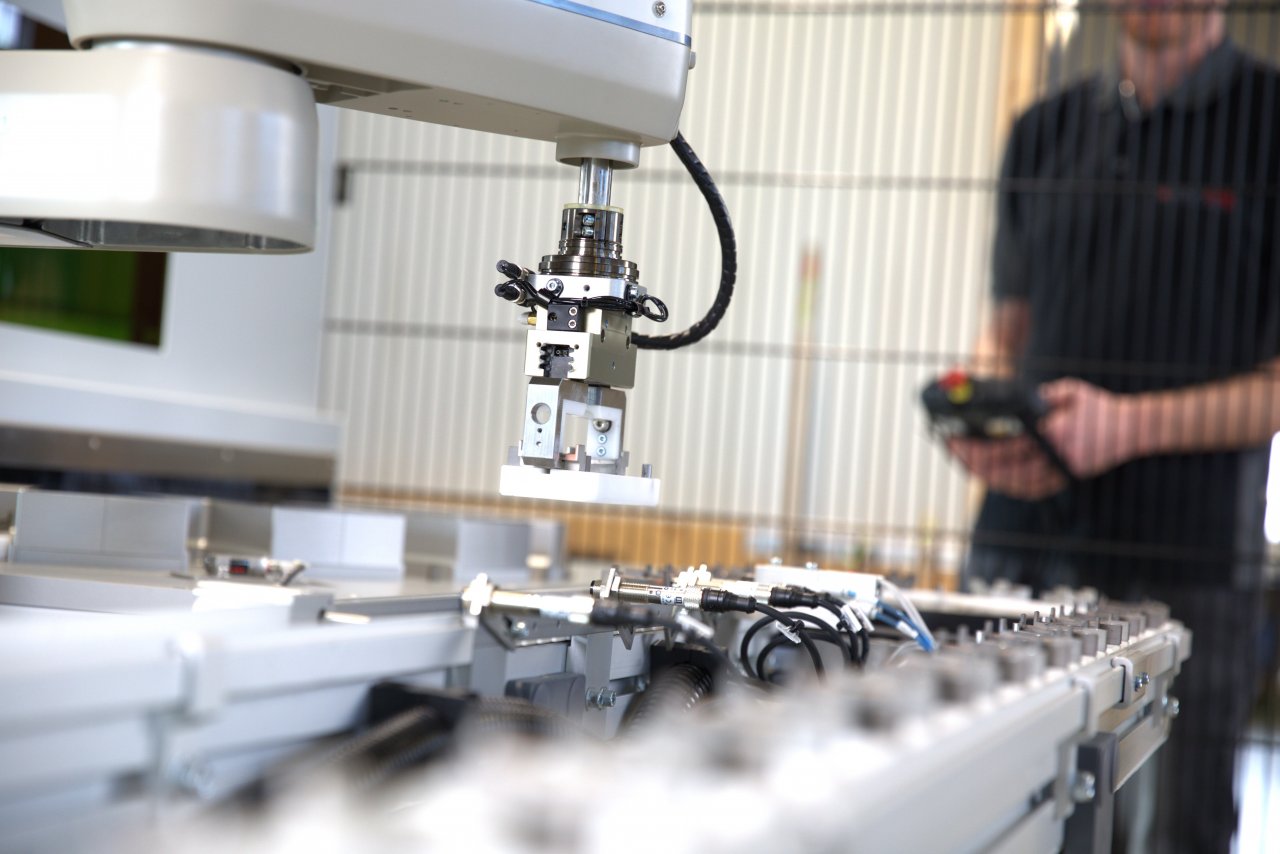

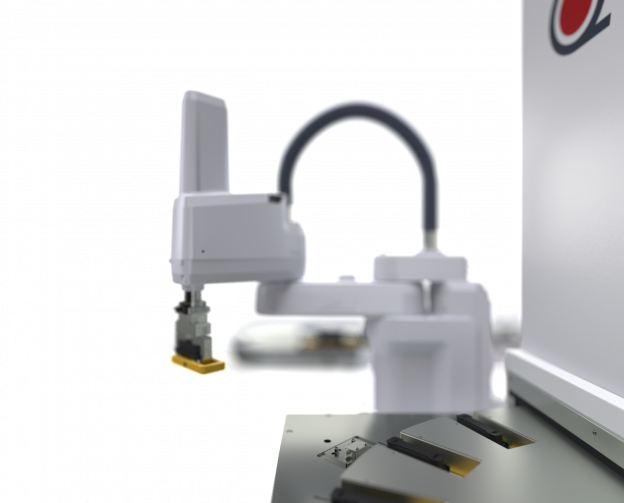

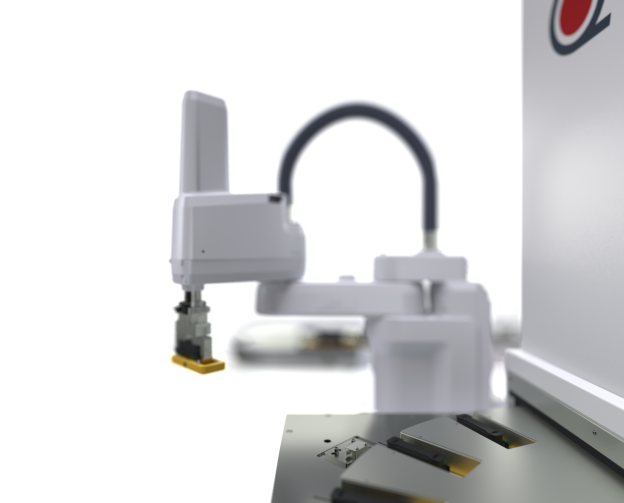

Roboter zur Beladung und Entnahme
Der angebaute Industrieroboter sorgt für eine rasche und zuvedrlässige Materialmanipulation.
Die Anpassung durch Greiferwechsel an unterschiedliche Werkstücke erfolgt automatisiert.

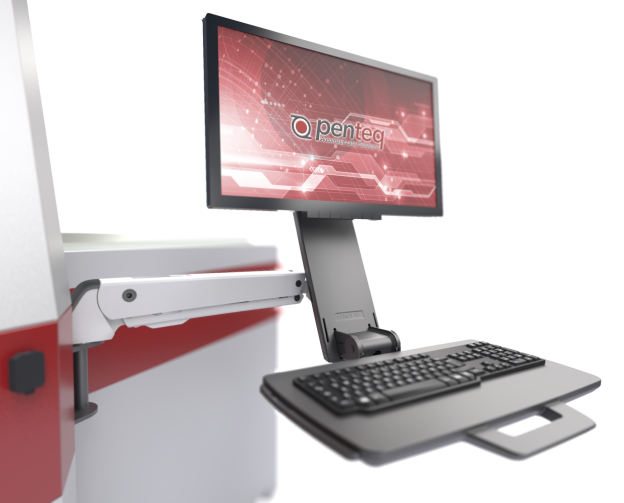

Optimale Bedienbarkeit
Bildschirm, Tastaur und Maus sind auf einem ergonomisch in Höhe und Neigung einstellbaren, soliden Schwenkarm aufgenommen.
Die Steuerung und Bedienung erfolgt über eine speziell für die Laserbearbeitung entwickelte PenSoft Software, welche nach einer kurzen Einweisung einfach zu bedienen ist.
Das Erstellen der Layouts erfolgt über einen intuitiv zu bedienendem Editor, welcher alle gängigen Möglichkeiten bietet ein perfekt angepasstes Layout zu erstellen.
Fordern Sie uns heraus
Als High-Tech-Anbieter im Bereich der schlüsselfertigen Anlagen für die Lasermaterialbearbeitung liegt uns Ihr Erfolg und die Optimierung Ihrer Prozesse besonders am Herzen. Haben Sie spezifische Anforderungen? Teilen Sie uns Ihre Bedürfnisse mit und wir bieten Ihnen maßgeschneiderte Lösungen.
| Abmessungen (ohne Förderer) | 2240 x 1100 x 2300 mm (LxBxH) |
| Drehteller Durchmesser | 1000 oder 2000 mm |
| Arbeitsbereich bei manueller Bestückung | 150 x 150 mm je nach optischer Konfiguration |
| Leistungen | 3-3000 Watt |
| Gewicht der Anlage | 900 kg (je nach Ausführung) |
- DMC Kamera
- Fokusfinder
Software
- Pensoft Editor
- Pensoft Connect - ERP Anbindung
- Penteq App Entwicklung
Zubehör
- DMC Kamera - VisionSystem Verifier
- PSA (Penteq Smart Adjust)
- Pilotlaser
- Laserrauchabsaugung
- Fußschalter
- Monitor auf Schwenkarm
- Handscanner für Codes
- Touchscreen
- Schlechtteilebox
- 3-Stufen Zustandsleuchte
- Fiberline F20 -F3000
- Signolux UKP Laser
- Carbonline C30 - C250
- UV Line
- Greenline
